De programma Gecontroleerde van het de Toevoegingsverlies 1.8dB van de Desktop Optische Demper Nauwkeurigheid 0.1dB

 Het programma controleerde het Optische Verlies 1.8dB Accuracy0.1dB van de Dempertoevoeging

UC8130 DFB-Laserbron met meerdere kanalen

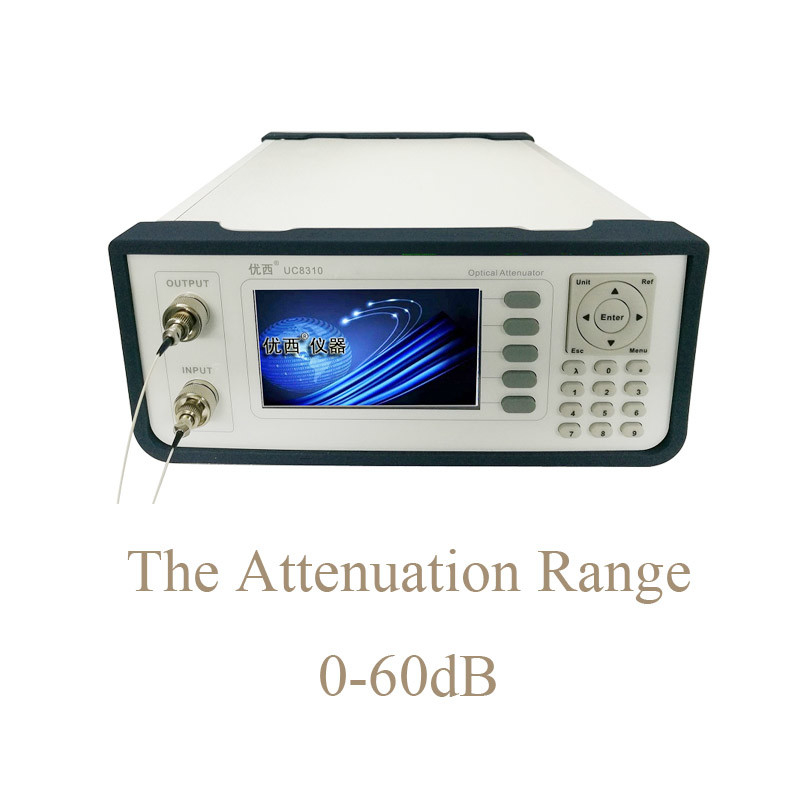

   UC8310/UC8320 is de Desktop optische demper een hoge precisie, brede waaier het optische instrument van de machtsvermindering. De nieuwe gegevensverzameling en het verwerkingsprocédé worden goedgekeurd, dat een grotere SNR en een snellere reactiesnelheid heeft, en kunnen een grote en ononderbroken melodieuze dynamische verminderingswaaier van 0-60 dB bereiken.
De UC8310/UC8320-Desktop optische demper wordt hoofdzakelijk gebruikt voor kanaal het in evenwicht brengen, macht het in evenwicht brengen, aanwinstenhelling en machtsaanpassing in DWDM-systeem, evenals optische meting en toepassing van de componenten van AWG & PLC, optische versterkers en andere algemene optische vezels.

Neem als voorbeeld UC8310:

GebruikersinterfaceBeschrijving

Vooraanzicht van de gastheer

   De optische outputhavens en de optische inputhavens zijn FC/PC-havens. Neem als voorbeeld UC8310:

De voedingvereisten

   De optische demper van UC8310/UC8320 benchtop voldoet aan overvoltageklasse II verordeningen. Het werkende voltage is 100 het voltage van ~ 240V AC, is het frequentiegebied 48 ~ 66Hz, is het werkende voltage 115V, is de maximumconsumptiestroom 230mA; Wanneer het werkende voltage 230V is, is de maximumconsumptiestroom 120mA.

De Vereisten van de machtskabel

   Volgens internationale veiligheidsnorm, is het instrument uitgerust met een koord van de 3 kernmacht dat aan nationale normen voldoet. Verbind de machtskabel slechts met de machtscontactdoos met grondbescherming.

Communicatie interface

USB-poort

   De USB-interface is een standaardinterface van het 4 kernb, die met UC8310/UC8320 en PC kan worden verbonden, en het instrument kan door controlesoftware worden gecontroleerd.

USB-verbindingskabel

   De lengte van de USB-kabel kan niet 5 m. overschrijden. Anders, slechts kan een randvergroting van derdeusb worden gebruikt. Over het algemeen, kan de maximumuitbreidingslengte 50 m. bereiken.

RS232 seriële poort

   De seriële poortparameters van het instrument worden geplaatst aan een vaste waarde. De Montages van de seriële poortparameter van de computer moeten de Montages van de instrumentenparameter aanpassen.

RS232 de definitie van de interfacespeld

RS232 wordt verbonden met de kabel

Definitie van schakelaarspeld van RS232-verbindingskabel:

Nota: Voor seriële poortmededeling, gebruiksnulmodem om de kabel te verbinden.
