1x4 Desktop optische schakelaar

Aanwijzingen voor

1. Structuurbeschrijving

1.1 Front Panel Description

Voorpaneel

(1) LCD vertoning: het adres van het vertoningenapparaat, huidig kanaal en verwante informatie.
(2),▲ - sluit omhoog; ▼ -- onderaan sleutel; Ga binnen -- Bevestig sleutel; Esc -- Annuleer sleutel.
(3) machtsindicator Power1, Power2: wijst op de werkende voeding.

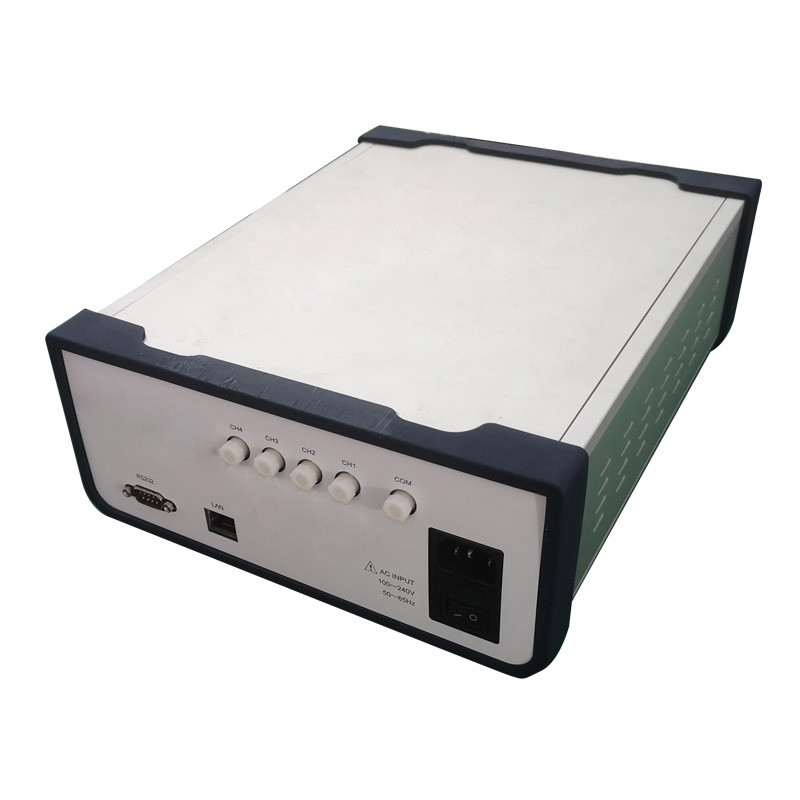

1.2 achtercomité Beschrijving

Achterpaneel

(1) de interface van RJ45 Ethernet, seriële poort rs-232: communicatie interface voor apparaat controlegegevens.
(2) wisselstroominterface: inputinterface van AC voeding voor het materiaal.
Beschrijving van optische havens: De I/O havens op het apparatenpaneel zijn openbare havens. Kanaalnummers 1, 2, 3, en 4 zijn respectievelijk.

2. De Beschrijving van de apparatenverbinding

2.1 interne optische wegbeschrijving

Schematisch diagram van de interne optische weg van optische schakelaar 1 x 4

2.2 van de communicatie de Beschrijving Interfaceverbinding

(1) interface rs-232
Wanneer het aansluiten van een apparaat aan een computer, gebruik een DB9-seriële poortcrossover-kabel met gaten op beide einden. Speld namelijk #2 en de speld #3 op beide einden wordt gekruist, wordt de speld #5 op beide einden verbonden, en de rest spelden wordt niet verbonden.
(2) de interface van RJ45 Ethernet
Wanneer het aansluiten van een apparaat aan een computer door een schakelaar, gebruik een straight-through kabel (de bedradingsopeenvolging op beide einden is 1 sinaasappel en wit, sinaasappel 2, groen en witte 3, 4 blauw, blauw en witte 5, groene 6, bruin en witte 7, bruine 8). Wanneer het apparaat direct aan de computer wordt aangesloten, zouden de dwarsdraden moeten worden gebruikt (één eind is: 1 oranje-wit, 2 sinaasappel, 3 groen-wit, 4 blauw, 5 blauw-wit, groene 6, 7 bruin-wit, bruine 8; Het andere eind is: 1 - groen wit, groene 2 -, 3 - oranje wit, 4 - blauw, 5 - blauw wit, 6 - sinaasappel, 7 - bruin wit, bruine 8 -).

3. Comité verrichtingsinstructies

(1)   Toetsenbordslot: De communicatie interface van het kanaalapparaat verzendt overeenkomstige bevelen naar reeks of de sleutels op het paneel om worden toegestaan te gebruiken. Zie „Communicatie Protocolbeschrijving“ voor details. Wanneer de paneelsleutel wordt gesloten, kunnen de overeenkomstige parameters niet door het paneel worden geplaatst.
(2)   Het plaatsen of de aanvankelijke interface kanaalomschakeling toestaat.

■De procedure om kanaal toe te staan schakelt de aanvankelijke interface in: ① drukt binnengaat om het menu in te gaan wanneer u de knoop drukt om het toe te laten om worden gebruikt. ② pers „▲“ of „▼“ sleutel om „1 te selecteren. Kanaalslot die“ plaatsen; ③ de pers „gaat“ om binnen te gaan binnen. ④ de te selecteren pers „sleutel ▲“ of „▼“ „staat schakelaar toe“; ⑤ pers „Enter“ om de voltooiing te bevestigen. ⑥ tijdens het gehele proces, druk Esc om naar de vorige stap te terugkeren.

   ■De procedure om een kanaal te sluiten schakelt een eerste interface in: (1) druk binnengaan om het menu in te gaan wanneer u het om toelaat worden gebruikt. ② druk „▲“ of „▼“ sleutel om „1 te selecteren. Kanaliseer slot plaatsend“; ③ de pers „gaat“ om binnen te gaan binnen. ④ pers „sleutel ▲“ of „▼“ om „slotschakelaar“ te selecteren; ⑤ pers „Enter“ om de voltooiing te bevestigen. ⑥ tijdens het gehele proces, druk Esc om naar de vorige stap te terugkeren.

(3) kanaalomschakeling

(5) reeks de tijd van automatisch aftasten en begin automatisch aftasten

■Duw op de sleutel ① om het menu in te gaan. ② druk „▲“ of „▼“ sleutel om „4 te selecteren. Automatische aftastenmontages“; ③ de pers „gaat“ om binnen te gaan binnen. ④ druk belangrijkste „▲“ of „▼“ om het „uur“ van het controle-interval te selecteren; ⑤ duw op de „Enter“ te bevestigen sleutel; ⑥ duw „op sleutel ▲“ of „▼“ om „notulen“ te selecteren; ⑦ duwt op de „Enter“ te bepalen sleutel; ⑧ pers „sleutel ▲“ of „▼“ om „tweede“ te selecteren; ⑨ druk binnengaan. Als de tijd geen nul is, is het automatische aftasten begonnen. ⑩ tijdens het gehele proces, druk Esc om naar de vorige stap te terugkeren.

■Tijdens automatisch aftasten, zijn er drie manieren ophouden aftastend op het paneel: (1) wanneer de aanvankelijke interface kanaalomschakeling toestaat, druk „▲“ of „▼“ aan schakelaarkanalen ophouden aftastend; ② schakel kanalen onder „2. Kanaliseer verplichte Selectie“ ophouden aftastend. ③ in menu „4. De automatische aftastenmontages“ plaatsen het interval van de aftastentijd aan „00 uren, 00 minuten, 00 seconden“ ophouden aftastend.

(6) apparaten het adres die, dat kan worden gebruikt om veelvoudige apparaten met verschillende adressen in het geval van strakke seriële poort plaatsen te controleren van middelen voorziet.

■Duw op de sleutel ① om het menu in te gaan. ② druk „▲“ of „▼“ sleutel om „5 te selecteren. Richt het plaatsen“; ③ de pers „gaat“ om binnen te gaan binnen. ④ pers „sleutel ▲“ of „▼“ om „nieuw adres“ te selecteren; ⑤ pers „Enter“ om de voltooiing te bevestigen. ⑥ tijdens het gehele proces, druk Esc om naar de vorige stap te terugkeren.

(7) het plaatsen van seriële poortbaudrate kan de Montages van verschillende baudrate ontmoeten. Het baudrate kan als volgt worden geplaatst: 1200, 2400, 4800, 9600, 19200, 57600, 115200, plaatsen gewoonlijk als 19200. (Nota: De baudratemontages worden slechts na een nieuw begin van kracht.)

■Duw op de sleutel ① om het menu in te gaan. ② druk „▲“ of „▼“ sleutel om „6 te selecteren. Baudrate die“ plaatsen; ③ de pers „gaat“ om binnen te gaan binnen. ④ pers „sleutel ▲“ of „▼“ om „baudrate“ te selecteren; ⑤ pers „Enter“ om de voltooiing te bevestigen. ⑥ tijdens het gehele proces, druk Esc om naar de vorige stap te terugkeren.

(8) LCD backlight vertraging het plaatsen

■Duw op de sleutel ① om het menu in te gaan. ② druk „▲“ of „▼“ om „7 te selecteren. LCD backlight“; ③ de pers „gaat“ om binnen te gaan binnen. ④ druk belangrijkste „▲“ of „▼“ om de vertragingstijd te selecteren; ⑤ duw op de „Enter“ te bevestigen sleutel; ⑥ tijdens het gehele proces, druk Esc om naar de vorige stap te terugkeren.

(9) foutenmeldingsherinnering

■Fout 1 -- wijst op een gegevensoverstroming.
■Fout 2 - wijst erop dat de optische schakelaarmodule verkeerd werkt.

.4. Beschrijving van hogere computer controle

   Het apparaat kan controlesignalen van de computer door rs-232 (of) interface rs-485 op het voorpaneel om automatische meting of realtime te realiseren controlerend (gebruikend het seriële poort controlesysteem of de seriële poortsoftware), of verre controle ontvangen door de Ethernet-haven.

4.1. De instructie van de programmacontrole
(1) dit instrument kan één instructie tegelijkertijd slechts uitvoeren. Wacht gewoonlijk tot het programma de overeenkomstige waarde alvorens de volgende instructie terugkeert in te gaan.
(2) te gebruiken gelieve hoofdletters.
(3) voer de scherpe steun „& LT. in; “ in de daadwerkelijke verrichting. Als openingskarakter, haakjes „>“ als begeindiger.
