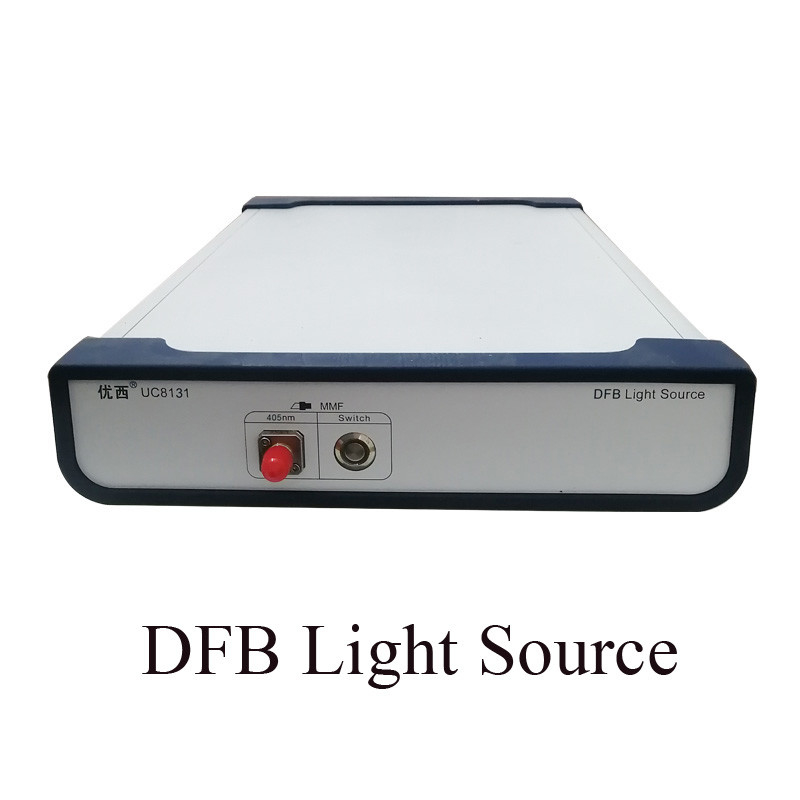

UC8131 de speciale Bron van de golflengtelaser

Wij vermeldden
UC812n/UC813n kan de laserbron met meerdere kanalen voor WDM CWDM apparaten, hoge precisiewdm apparaten, de optische golfgeleidergrating apparaten van serieawg, vlak optische golfgeleiderplc apparaten, optische versterker EDFA en andere algemene meting en toepassing van de vezeloptica worden gebruikt. In het bijzonder, is het geschikt voor de massaproduktie en de opsporing van PLCS van koppelingen en vlak optische golfgeleiders.
Speciaal punt
UC812n/UC813n etc. heeft de laserbron met meerdere kanalen de kenmerken van hoge outputstabiliteit, kleine grootte, snel opstarten. Het lichtbronmateriaal kan veelvoudige kanalen van vast de outputsignaal van de golflengte lichtbron verstrekken. Guangzhouyouxi kunt 850, 980, 1250,1270 ook aanpassen… 1610,1625 NM en om het even welke combinatie van twee of vier of meer golflengte lichtbron equipmen.

De Beschrijving van de productinterface

De voorzijde van het instrument

Bij de rug van het instrument

De voedingvereisten
Het instrument voldoet aan overvoltageklasse II verordeningen. Het werkende voltage is 100 het voltage van ~ 240V AC, is het frequentiegebied 48 ~ 66Hz, is het werkende voltage 115V, is de maximumconsumptiestroom 230mA; Wanneer het werkende voltage 230V is, is de maximumconsumptiestroom 120mA.

Communicatie Interfacebeschrijving
Er zijn twee communicatie havens op het achterpaneel van het instrument, namelijk USB en RS232-interface.

De USB-interface
USB-de interface is een standaardinterface van het 4 kernb, die met het instrument en PC kan worden verbonden, en het instrument kan door controlesoftware worden gecontroleerd.

RS232 interface
De seriële poortparameters van het instrument worden geplaatst aan een vaste waarde. De Montages van de seriële poortparameter van de computer moeten de Montages van de instrumentenparameter aanpassen.

De interface van de lichtbronoutput
De interface van de lichtbronschakelaar voor de output van het lasersignaal. Selecteer de schakelaars van FC/PC of FC/APC-en de vezels van SMF of MMF-volgens het vezeltype etiket op het controlebord.
De golflengteannotatie toont de golflengtewaarde van het overeenkomstige kanaal.

De knoop van de kanaalschakelaar
Nadat het instrument ingeschakeld is, zet de machtsschakelaar en het indicatorlicht van het de knoopbegin van de kanaalschakelaar aan om te knipperen. Op dit ogenblik, gaat het instrument de autoverificatiestaat in en het licht van de kanaalindicator gaat uit nadat de autoverificatie wordt voltooid.
De exploitant zou de overeenkomstige kanaalhaven volgens de vereiste golflengte selecteren, de schakelaarknoop moeten raken licht, en het indicatorlicht aansteken. Als de schakelaarknoop van het kanaal regelmatig is, betekent het dat de laser van het overeenkomstige kanaal is aangezet en gekund worden gebruikt.
