800G PM4 BERT-tester Data-uitgang oogdiagram kruispunt NRZ

het Diagramkruising NRZ van 800G PM4 BERT Tester Data Output Eye

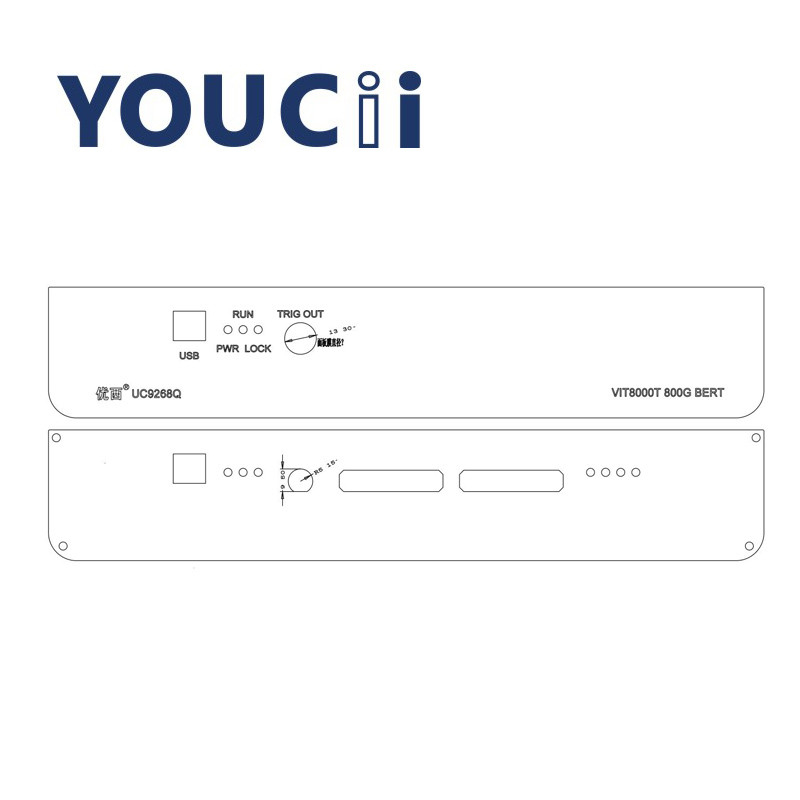

U9268Q 800G PM4 BERT Tester

1. De wijze van de signaalcodage: NRZ en PAM4, die automatisch vrij tussen de signalen van NRZ kunnen schakelen en PAM4-.

2. kunnen de acht kanaal synchrone die output, voor het testen 6.144g wordt gebruikt, de producten van 10G, van 40G, van 100G, van 200G en 400G-, foutcodetest onafhankelijk zijn of acht kanaal synchrone test.

3. steun ononderbroken van de foutcodeopsporing en timing foutcode controle, de functie van de steunkp4/kr4 hardware FEC.

4. NRZ-steuntarief: 6,144, 10,3125, 25, 25.78125, 26,5625, 28,05 Gpbs.

5. PAM steunt 14,0625, 26,5625, 28,9 GBd.

6, NRZ-het type van steuncode: PRBS7, 9, 10, 11, 15, 23, PRBS31, bepaalde Gebruiker -.

7, PAM4-de types van steuncode: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, bepaalde Gebruiker -.

8, de klokfrequentie van gebrek 4 frequentieafdeling, steunen een kwart, 1/8, 1/16, 1/32, 1, 64, 1/frequentie dan 128 punten.

9. Communicatie wijze: USB aan VERBORG. Geen bestuurder wordt vereist. De hogere computersoftware van PC deelt met het apparaat aan opstelling de meter van de beetjefout mee en test het beetjefoutenpercentage.
