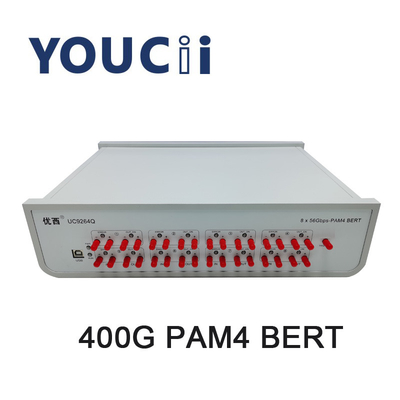

De steuntarief 14,0625, 26,5625, 28,9 GBd van UC9264Q 400G PM4 BERT Tester PAM.
1. De wijze van de signaalcodage: NRZ en PAM4, die automatisch vrij tussen de signalen van NRZ kunnen schakelen en PAM4-.
2. kunnen de acht kanaal synchrone die output, voor het testen 6.144g wordt gebruikt, de producten van 10G, van 40G, van 100G, van 200G en 400G-, foutcodetest onafhankelijk zijn of acht kanaal synchrone test.
3. steun ononderbroken van de foutcodeopsporing en timing foutcode controle, de functie van de steunkp4/kr4 hardware FEC.
4. NRZ-steuntarief: 6,144, 10,3125, 25, 25.78125, 26,5625, 28,05 Gpbs.
5. PAM-steuntarief: 14.0625, 26.5625, 28.9 GBd.
6. NRZ steunt PRBS7, 9, 10, 11, 15, 23, PRBS31, bepaalde Gebruiker -.
PAM4-het type van steuncode: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, bepaalde Gebruiker -.
8. de klokfrequentie van gebrek 4 frequentieafdeling, steunt een kwart, 1/8, 1/16, 1/32, 1, 64, 1/frequentie dan 128 punten.
9. Communicatie wijze: USB aan VERBORG. Geen aandrijving, communicatie met materiaal door PC-de software van PC, het vastgestelde foutcodemeter en tarief van de testfoutcode.
Specificatie
| Nr. |
Parameter |
Min |
Type |
Maximum |
Eenheid |
| 1 |
Signaal het coderen wijze |
NRZ/PAM4 |
|
| 2 |
Datasnelheid |
6,144 |
6,144, 10,3125, 20,25,25.78125, 26,5625, 28,05 |
28.05 |
Gbps |
| 3 |
Patroon |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16,
PRBS23, PRBS31, GEBRUIKER PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Stijging en dalingstijden (20% aan 80%) |
|
14 |
35 |
pS |
| 5 |
Patroonomkering |
Het signaal op het ontvangende eind wordt automatisch omgekeerd |
|
| 6 |
(Single-ended) omvang van de signaaloutput |
200 |
800 |
1000 |
mV |
| 7 |
25G gegevensoutput jitter (RMS) |
|
500 |
700 |
fs |
| 8 |
Gegevensinvoer en outputinterface |
Verschil, AC koppeling, 50 ohmimpedantie, wijfje 2.92mm SMA |
|
| 9 |
Klok uit |
0,2 |
6.64 |
13.28 |
GHz |
| 10 |
(Single-ended) de inputgevoeligheid van het gegevenssignaal |
|
50 |
|
mVpp |
| 11 |
Van het het oogdiagram van de gegevensoutput de kruising NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 ooghoogte (elke ooghoogte) |
80 |
110 |
200 |
mV |
| 13 |
PAM-de lineariteit van het oogdiagram |
0,95 |
0,98 |
1 |
|
| 14 |
Werkende temperatuur |
10 |
25 |
50 |
°C |
