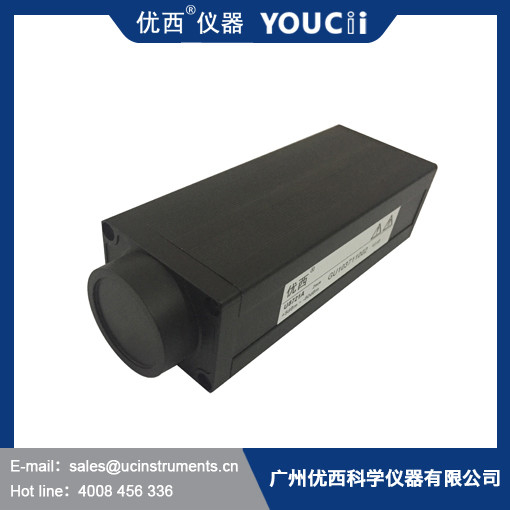

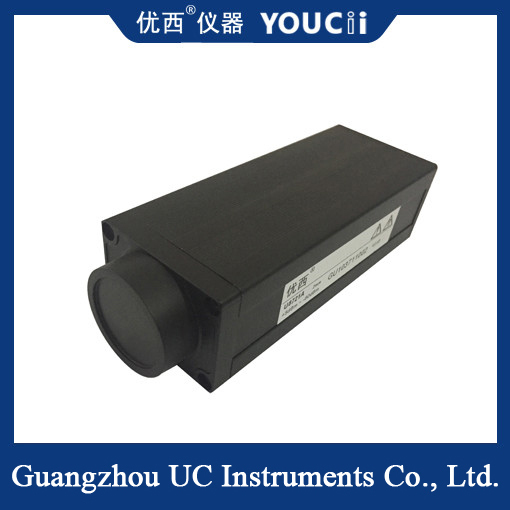

USB-optische stroommeter sonde + 5 ~ -80/+ 25 ~ -60dBM
De U8721 high speed optische vermogenmeter module kan worden gebruikt in hoogprecisie DWDM-elementen voor het multiplexen van golflengte-divisie, optische golfgeleiderroosterarray AWG-elementen,optische golfgeleider PLC-element, WSS, OPM, DPSK, optische versterker EDFA en andere algemene optische vezelmetingstoepassingen.In vergelijking met andere soorten Guangzhou Youxi-vermogensmeters heeft de U8721 de kenmerken van snelle bemonstering en een kleine vorm.met een vermogen van meer dan 50 W,.
U8721 is een USB-optische stroommeter met een dynamisch bereik tot 85 dB, een hoge nauwkeurigheid bij het meten van lage stroom en een steekproefsnelheid van 1 kHz.
toepassing
WDM, GFF, AWG, PLC-toestellen
meting van invoegverlies en terugkeerverlies
∆ optische glasvezelsensor, optische glasvezelkabels testen
Verspreiding in polarisatiemodus (meting van PMD- en PDL-polarisatieafhankelijke verliezen)
∆ optische vezels, onderzoeks- en ontwikkelingslaboratoria voor communicatie
Reglementering van producten
|
Model #
|
U8721A |
| Sensorelement |
InGaAs |
| Golflengtebereik |
850 ~ 1700 nm |
| Kalibratiegolflengte |
850 / 980 / 1310 / 1510 ~ 1640 nm Continu kalibratie |
| Vermogensbereik (dBm) |
+ 5 ~ -65 |
|
Vermogensmonsternameperiode (tarief)
|
100 us ((10KHz) |
| Toepassingsvezeltype |
Standaard SM en MM |
| optische invoerinterface |
Ondersteunend kaalvezelverbinding of FC/LC/SC-adapter |
|
Absolute Onzekerheid (nauwkeurigheid) bij referentietoestand
|
± 4% (1200 nm ~ 1610 nm) |
|
Relatief Onzekerheid (nauwkeurigheid) bij referentietoestand
|
< 0,02 dB Typische waarden |
| Lineariteit (kracht) |
≤± 0,06 dB (1200 ~ 1610 nm, + 0 ~ -60 dBm) |
| Terugkeerverlies |
>40 dB |
| Communicatie-interface |
USB |
| kalibratieperiode |
2 jaar |
| Operatietemperatuur |
0 ~ +40°C |
| Bergingstemperatuur |
-30 ~ +80°C |
| Afmetingen |
52 mm H,60 mm W,150 mm D |
| Gewicht |
10,0 kg |
Opmerking:
Beschrijving: U8721A wordt hoofdzakelijk gebruikt voor het monitoren van optisch vermogen op hoge snelheid.
U8721B lichtgevoelige oppervlakte PD extern, voornamelijk gebruikt voor ruimtelijke lichtscans.
De U8721C snelle synchrone scanning wordt voornamelijk gebruikt in DWDM/AWG-golflengtescansysteem.
U8721D snelle synchrone scanning met analoge BNC-uitgang.
