10G Full Speed met optische foutcode voor 622M tot 15G 5 kanalen BERT

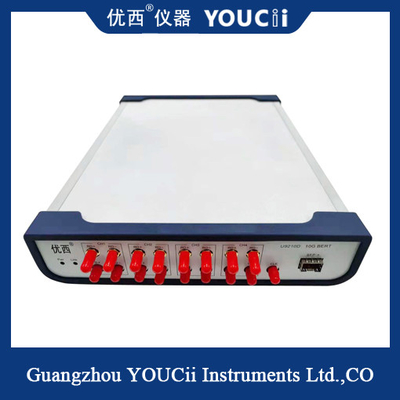

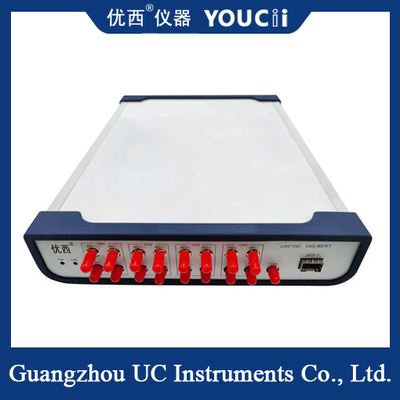

De U9210D is snel, handig en klein.Eén SFP-optische poortkanaal en één elektrische poortkanaal, de twee kanalen zijn gesynchroniseerd input en output, fouttesting kan onafhankelijk zijn.

Ondersteunt continue foutdetectie en periodieke foutmonitoring.Ondersteunen van 10G-volsnelheid (622M~11.7Gbps 20 frequentiepunten);

Ondersteuningscode: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 Software functie IntroductieUVerband

1.1 Gegevenssnelheid:Instelling van de huidige gegevenssnelheid.

1.2 Gegevenspatroon:Instelling van het huidige PRBS ((Patroon).

1.3 Gating Time:Instelling van de accumulatietijd voor de meting van de accumulatie BER.

1.4 Startknop voor alle kanalen:Start met het instellen van de parameters en start alle kanalen met het testen van de accumulatie BER.

1.5 USB-adresvak:Automatisch alle USB-apparaatadressen opsommen, een USB-adres selecteren en op de knop Connect drukken om het huidige apparaat aan te sluiten.

1.6 Toestandskanaalknop: handmatig starten of stoppen van de geaccumuleerde BER-test.

1.7 Accumulatio BER ((bit error rate):accumuleert het ogenblikkelijke aantal bitfouten en de verstrijkende tijd,Accumulatio BER = ogenblikkelijke aantal bitfouten/(verlooptijd*totaal aantal bitfouten).

1.8 PG Enable selectievakje:TX-uitgang inschakelen of uitschakelen.

1.9 Meting

Lock:Rx lol(sync) is vergrendelen of ontgrendelen Fout Cnt: Accumulatio bit fout teller

Testtijd: de tijd die is vergaard voor de meting van de accumulatio BER van het huidige kanaal.
