155M~11.3Gbps de aanpassingsafdeling van Rate Clock Recovery CDR 4Frequency

155M~11.3 Gbps Adaptieve Snelheid Klokherstel CDR 4 Frequentiedeling

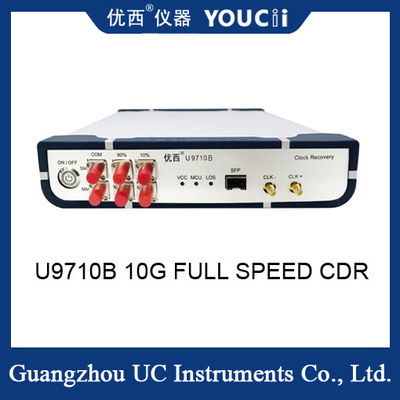

De U9710B optische/elektrische klokherstelmodule ondersteunt een bereik van 155 MBd tot 11,3 Gbps, 10G volledige snelheid 4 frequentiedeling en biedt standaard klokherstelfuncties voor single-mode en multi-mode optische en elektrische signalen.

Bij het testen van optische oogpatronen en golfvormen met een sampling oscilloscoop, moet deze worden getriggerd door dezelfde bron als het gemeten signaal.

De CDR (klokherstel) module wordt voornamelijk gebruikt in de testomgeving die vereist dat een sampling oscilloscoop een optische oogkaart test, maar biedt geen triggerklok. Typische toepassing is de test van optische netwerkapparatuur, of voor BOB-producten in PON-toepassingen, omdat de gemeten optische apparatuur zelf geen frequentiedelingsklokuitgang heeft. Het kloksignaal moet worden hersteld om de sampling oscilloscoop te triggeren bij het testen van het optische oogpatroon.

De U9710B Klokherstel Instrument is een adaptief, high-bandwidth, high-spectrum, high-performance en hoogwaardig data klokherstel instrument. Het kan gesynchroniseerde klok en data extraheren en herstellen van datasignalen. Ondersteunt optische signaalinvoer, elektrische signaalinvoer en optische signaalinvoer tegelijkertijd in drie modi.

Toepassingsgebied:

Ontwikkeling en productie van optische transceivermodules

Ontwikkeling en productie van optische apparaten/subsystemen;

Inkomende materiaal kwaliteitsinspectie en productie van systeemapparatuurleveranciers;

Installatie en probleemoplossing van systeemapparatuur;

Belangrijkste parameters van CDR:

1. Klokherstelbereik: 155 Mb/s tot 11 Gb/s;
2. Golflengtebereik: 800-1600 nm;
3. Optisch invoerbereik: +3 ~ -15dBm;
4. Uitgang herstel elektrische klok (4 frequentiedeling) bereik: 38.75MHz tot 2.78GHz;
5. Uitgangsklok amplitude: AC Couple/ 800mVpp in typisch;
6. Spectrale verhouding (kan worden geselecteerd op basis van de gebruiker): 10% (CDR) -90% (Uitgang)
7. Ondersteuning klokherstel van single-mode en multi-mode optische signalen;
8. Optisch interfacetype: SFP/SFP+ slot (LC/PC);
9. Elektrisch interfacetype: SMA (3.5mm female);

Ondersteunde snelheid:

Elke snelheid van 155Mbit tot 11.3Gbit

1/4 klokuitgang
