Productdetails:
|
Wavelength Range: | 850/980/1310/1490/1550/1610 nm | Application Fiber Type: | Standard SM and MM up to 62.5 um core size |
---|---|---|---|
Relative Uncertainty (accuracy): | < 0.02 dB Typical | Communication Interface: | RS232, USB,Control by PC |
Storage Temperature: | -30~+80℃ | Recalibration Period: | 2 years |
Markeren: | High Speed Desktop Optische Power Meter,1700nm Golflengte Optische Power Meter |

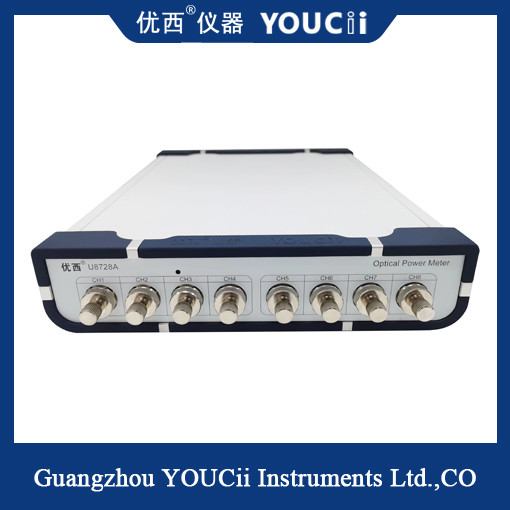

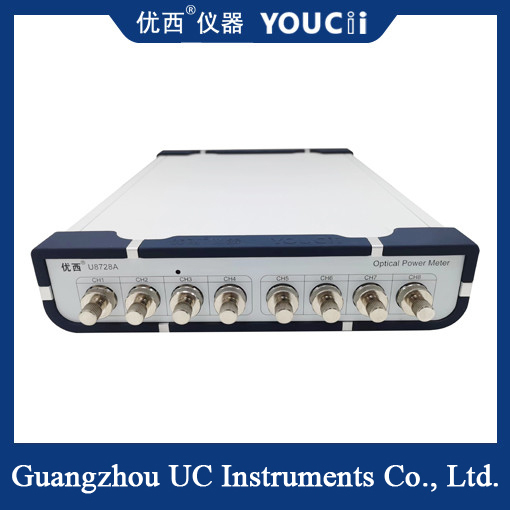

Hoge Snelheid Vermogensmeter Optische Vermogensmeter Desktop Vermogensmeter
Multi-kanaals optische vermogensmeter, klein formaat, gemakkelijk mee te nemen.Optische vermogensmeters kunnen worden gebruikt voor zeer nauwkeurige WD-division multiplexing DWDM-componenten, optische golfgeleider grating array AWG-componenten, planaire optische golfgeleider PLC-componenten, WSS, OPM, DPSK, optische versterkers EDFA en andere algemene optische vezel optische meettoepassingen.Bijzonder geschikt voor montage in een multi-kanaals optische vermogensmeter bemonsteringssysteem.
Toepassing
Actieve optische module/Optisch Apparaat Test:
In de multi-kanaals foutmeting van optische transceiver modules wordt parallelle datameting gerealiseerd.In de gevoeligheidsmeting van optische ontvangstmodules biedt het parallelle, snelle en nauwkeurige optische vermogensinvoer;200ms optische vermogenscontrole stabilisatietijd, verbetert de testefficiëntie aanzienlijk.
Optische communicatienetwerkintegratietest:
Test netwerk transmissieprestaties en netwerkbeheerfuncties in optische communicatienetwerkintegratie.
De optische vermogensuitvoer kan snel en nauwkeurig worden ingesteld. De optische vermogenscontrole stabilisatietijd is minder dan 200 ms.
Ingebouwde zeer nauwkeurige optische vermogensmeter garandeert de stabiliteit en nauwkeurigheid van vermogensmonitoring.
klein formaat, compacte structuur, eenvoudige bediening, intuïtieve grafische gebruikersinterface, multi-kanaals gegevensvoorbeeld, teststatus in één oogopslag.
Model # | U8728A | ||
Sensorelement | InGaAs | ||
Golflengtebereik | 850 ~ 1700 nm | ||
Kalibratiegolflengte | 850/980/1310/1490/1550/1610 nm
|
||
Vermogensbereik | + 5 ~ -65dBm | ||
Bemonsteringsperiode | 100us (10KHz) | ||
Toepassing Vezeltype | Standaard SM en MM tot 62,5 um kerngrootte | ||
Onzekerheid (nauwkeurigheid) | ± 4% (1200 nm ~ 1610 nm) | ||
Relatieve Onzekerheid (nauwkeurigheid) | < 0,02 dB Typisch | ||
Lineariteit (vermogen) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
Retourverlies | >40 dB | ||
Communicatie-interface | RS232, USB, Besturing via PC | ||
Bedrijfstemperatuur | 0 ~ +40℃ | ||
Opslagtemperatuur | -30 ~ +80℃ | ||
Her kalibratieperiode | 2 jaar | ||
Afmetingen | 235 mm B, 55 mm H, 320 mm D | ||
Gewicht | 3,0 kg |
