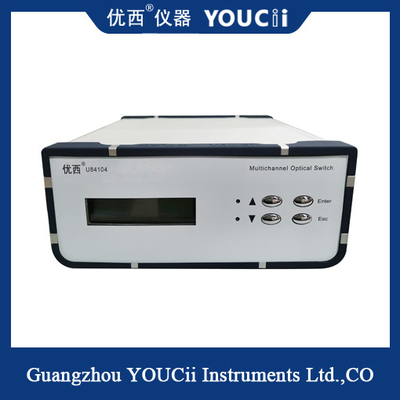

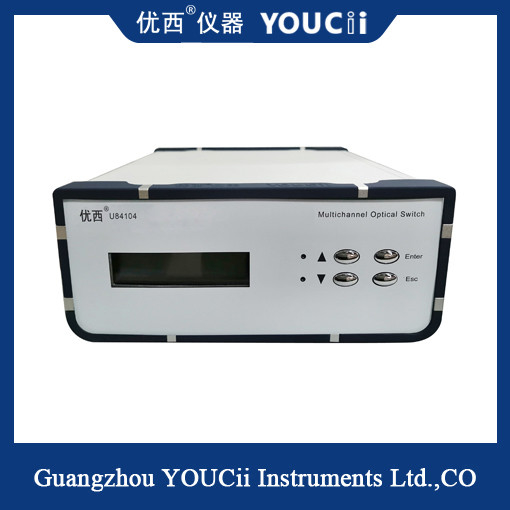

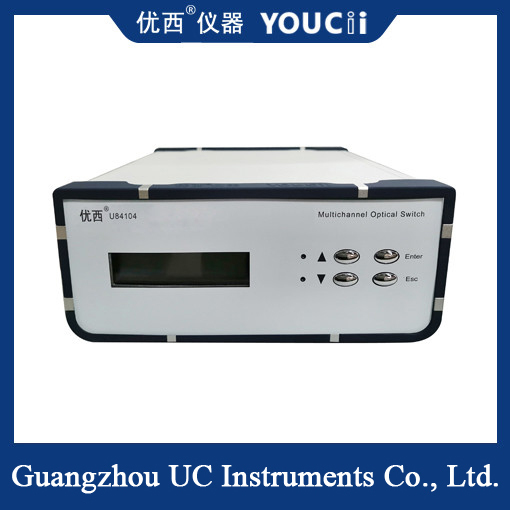

1x4 Desktop optische schakelaar Klein invoegverlies Snelle schakelingssnelheid
De FSW1×4-SM-C enkelmodus optische schakelaar is een apparaat met multi-channel optische padschakelfunctie ontwikkeld door Guilin Julian Technology Co., LTD. Het heeft voornamelijk de volgende toepassingen:
1. Meerkanaals optische bewaking in optische transmissiesysteem;
2.LAN multi-lichtbron/detector automatische schakeling, lichtgevoelig dynamisch meerdere punten-monitoringssysteem;
3.Optisch testsysteem voor het testen van glasvezels, optische apparaten, netwerken en veldkabeltechnieken;
4Installatie en aanpassing van optische apparatuur.
Technische indicatoren:
▲Testgolflengte: 1310 nm, 1550 nm
▲Optische vezeltype: enkelmodus
▲Optische interface: FC/PC
▲Invoegverlies: ≤ 1 dB
▲terugkeerverlies: ≥ 45 dB
▲overspel: ≤ 70 dB
▲Schakeltijd: ≤ 12 ms (achterliggende kanalen in volgorde schakelen)
▲Reproduceerbaarheid: ≤ ± 0,02 dB
▲Levensduur: ≥3×107 keer
▲Werktemperatuur: -20~+60°C
▲Bergingstemperatuur: -40 ~ +70°C
▲Stroomvoorziening: 220 V wisselstroom
▲Controlesinterface: RS-232
▲Afmetingen van het chassis: 290 mm x 120 mm x 260 mm
| Model |
U84104 |
| Werkgolflengte |
1260 1650 nm |
|
Testgolflengte
|
1310 nm / 1550 nm |
|
Invoegverlies
|
≤1,2 dB |
|
herhaalbaarheid
|
≤ ± 0,05 dB |
|
Verlies van opbrengst
|
≥ 50 dB |
|
overspel
|
≥ 55 dB |
| Waallengte-afhankelijk verlies |
≤ 0.25 |
|
Polarisatieafhankelijk verlies
|
≤ 0.05 |
|
Tijd voor het schakelen
|
≤ 10 ms ((nabijgelegen sequentiële schakeling)
|
|
Fibre-type
|
SM ((9/125um, polarisatiebehoudende vezels) |
|
Verbindingsformulier
|
FC/PC |
|
Monitoringhaven
|
RJ45, RS-232 |
|
Werkende stroomtoevoer
|
Dual AC: 85 ~ 264 V (50/60 Hz)
|
|
Werktemperatuur
|
-5 ′ + 60°C |
|
Bergingstemperatuur
|
-40 ′ + 80°C |
|
Chassistype
|
Desktopbox ((245×105×325 mm) |
Een optische schakelaar is een apparaat dat de schakeltoestand van een schakeling via optische signalen regelt.Het bestaat gewoonlijk uit een lichtgevoelig element, een signaalversterker, een triggercircuit en een schakelcircuit.Wanneer het lichtgevoelige element wordt verlicht, genereert het een gefotogenerated lading, die wordt versterkt en omgezet in een digitaal signaal door een triggercircuit,met een vermogen van meer dan 50 W.
