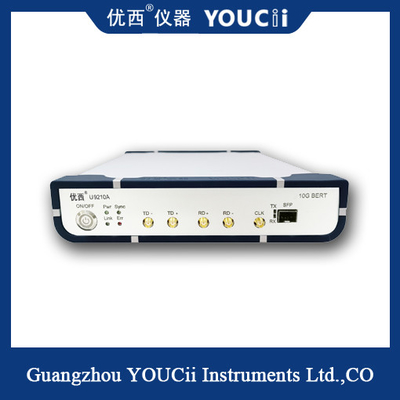

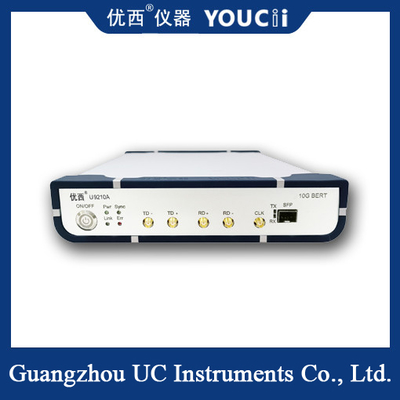

10G volledige Rate BERT Support-code voor PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Prestatieskarakter:

   Één optisch kanaal van SFP en Één elektrisch kanaal, de Twee kanalen synchrone input en de output, Foutcode het testen kunnen onafhankelijk zijn.

   Steun voor ononderbroken foutdetectie en timingsfoutdetectie.

   Steun Volledig van 622M tot 11.7Gbps;

   Het type van steuncode: PRBS7/PRBS 9/PRBS 15/PRBS 23/PRBS 31

   Men kanaliseert lage output van de jitterklok, optisch kanaal en elektrisch kanaalaandeel één klok, de synchronisatie van de twee kanalenklok.

   De communicatie Wijze USB VERBORG of USB-Com.

 De inleiding van de softwarefunctie

• Datasnelheid: Het bepalen van het actuele gegevenstarief.
• Gegevenspatroon: Dan het plaatsen van huidige PRBS (Patroon).
• Rxwijze: Het materiaal heeft twee kanalen, optisch kanaal en het elektro Uitgezochte kanaal, ontvangt input is optisch kanaal of elektrokanaal wanneer het ontvangen van gevoeligheidstest, SFP-is de interface optisch kanaal, zijn RX+ en RX- elektrokanaal.
• De gegevens keren om: De elektro het signaalpolariteit van de kanaalinput kan omgekeerd, b.v. RX+ aan TX- en RX- aan Tx+ plaatsen.
• Gating Tijd: Accumulatietijd die voor Accumulatieber meting plaatsen.
• Startknop: Begin die de parameters plaatsen en Instantanceous-BER en Accumulatieber testen.
• Verfris knoop: Verfris manueel geaccumuleerde BER.
• USB-Adresdoos:Som automatisch alle USB-apparatenadressen op, selecteer een USB-adres en druk verbinden knoop met aansloot het huidige apparaat.
• Onmiddellijke BER (beetjefoutenpercentage): verfris me met 200ms-intervallen.

Accumulatiober (beetjefoutenpercentage): accumuleer de onmiddellijke telling van de beetjefout en het verloop van tijd, Accumulatio-BER = de onmiddellijke telling van de beetjefout (telling van het verstrijken de time*total beetje).
