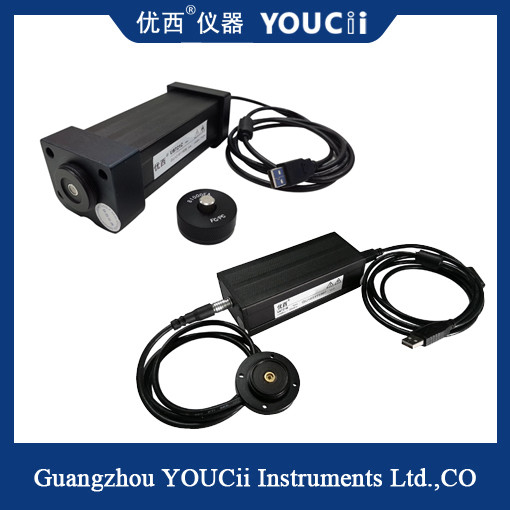

Optische de Sonde Kleine Grootte van de Machtsmeter en Facultatieve Hoog rendementmacht
De bemonsteringsperiode van de U8721-de metermodule van de hoge snelheids optische macht van Guangzhou Youxi kan ons niveau bereiken, en de gegevens kunnen sneller worden verworven en worden verwerkt. De module van de machtsmeter keurt USB-communicatie interface goed, die met direct PC kan communiceren, gegevens en vastgestelde parameters door configuratiesoftware tonen.
De U8721-de metermodule van de hoge snelheids optische macht kan in hoge precisiewdm componenten, de optische golfgeleidergrating componenten van serieawg, vlak optische golfgeleiderplc componenten, WSS, OPM, DPSK, optische versterker EDFA en andere algemene toepassingen van de optische vezel optische meting worden gebruikt. Vergeleken met andere modellen van de machtsmeter van Guangzhou Youxi, heeft U8721 de kenmerken van hoge snelheidsbemonstering, en kleine vorm, vooral geschikt voor assemblage in optisch de bemonsteringssysteem met meerdere kanalen van de machtsmeter.
Ben van toepassing
▲WDM, GFF, AWG, PLC apparatentest
▲Tussenvoegselverlies, de meting van het terugkeerverlies
▲Optische vezelsensor, de test van de optische vezelkabel
▲De verspreiding PMD van de polarisatiewijze en meting van het polarisatie de afhankelijke verlies PDL
▲Optische vezel, communicatie R&D laboratoriumtest
| Model |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Sensorelement |
InGaAs |
| Golflengtewaaier |
850 ~ 1700 NM |
| Kaliberbepalingsgolflengte |
850 / 980/1310/1510~1640nm ononderbroken kaliberbepaling |
| Vermogensklasse (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
De periode van de machtsbemonstering (Tarief)
|
100 ons (10KHz) |
10 ons (100KHz) |
| Het Type van toepassingsvezel |
Standaardsm en MM. |
| Optische Inputinterface |
Ondersteunende naakte vezelverbinding of de Adapter van FC /LC/SC |
|
Absolute Onzekerheid (nauwkeurigheid) bij verwijzingsvoorwaarde
|
± 4% (1200 NM ~ 1610 NM) |
|
Relatieve Onzekerheid (nauwkeurigheid) bij verwijzingsvoorwaarde
|
< 0,02 dB Typische waarde |
| Lineariteit (macht) |
≤± 0.06dB (1200 ~ 1610 NM, + 0 ~ -60dBm) |
| Terugkeerverlies |
> 40 dB |
| Communicatie Interface |
USB |
+Trig |
+Trig +BNC |
+Trig |
| Kaliberbepalingsperiode |
2 jaar |
| Verrichtingstemperatuur |
0 ~ +40℃ |
| Opslagtemperatuur |
-30 ~ +80℃ |
| Afmetingen |
52mm H, 60 mm W, 150 mm D |
| Gewicht |
1,0 kg |
Beschrijving:
U8721A wordt hoofdzakelijk gebruikt voor hoge snelheids optische macht controle.
U8721B fotogevoelige externe oppervlakte PD, hoofdzakelijk gebruikt voor ruimte lichte aftastenmeting.
Het synchrone aftasten van U8721C wordt snel hoofdzakelijk gebruikt in DWDM/AWG-het meetsysteem van het golflengteaftasten.
U8721D snel synchroon aftasten met de analoge output van BNC.
De beschermde kabel van USB 1B4-kern
De communicatie haven wordt verbonden met USB aan 1B4-kern beschermde kabel, en met PC direct verbonden om mededeling te vestigen.
