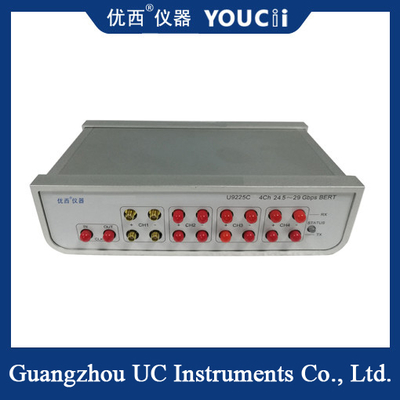

Meting van verschillende snelheidsapparaten van 4 kanalen 24.5~29Gb/S Tunable Bit Error Meter

De U9225C 4-kanaal pulsmodelgenerator met een vermogen van 24,5 ~ 29,0 Gb/s (100 Gb/s) en een foutdetector zijn zeer krachtig.flexibele en kosteneffectieve vierkanaals pulspatroongenerator en foutdetector die vanaf 24 uur per dag kan werken.5 Gb/s tot 29 Gb/s per kanaal. Vier kanalen met 29,0 Gb/s maken het totaal tot meer dan 100 Gb/s testcapaciteit.Het is ook een standalone Bit Error Rate test oplossing die een interne full rate clock synthesizer bevat.

De kleine afmetingen maken het mogelijk om deze in de buurt van het onder de test vallende apparaat (DUT) te plaatsen.het kan ook verder weg geplaatst worden met behulp van de TX-driver voor en na de nadruk controles functies om te compenseren voor kabel en interconnect verliezenHet heeft ook een niet-destructieve, geïntegreerde oogcontouropname-functie, samen met een snelle ooghoogte- en breedte-meting.

Kenmerken

 Vierkanaals NRZ PPG en ED
 12,25-14,5 en 24,5-29 Gb/s
 Typische JRMS van 1 ps en JPP van 6 ps
 PRBS 2^7, 9, 15, 23, 31
 Oogmonitor
 Interne klok synthesizer
 PPM-verschuivingsregeling
 Verstelbare klokuitgang
 Externe klokinvoer
 TX-niveau 200 tot 1100 mV PPDIFF
Voor en na de cursor benadrukt (6 dB)
 Cross-Point-aanpassing (35 tot 65%)

Specificatie
