Productdetails:
|
Data rate range: | 25~29 Gbps/Gbaud | Wavelength range: | 800~1650 nm |
---|---|---|---|
Output electrical clock amplitude: | 500 mVpp | The clock output jitter randomly: | 300~800 fs |
Power supply voltage: | 4~5.5V | Operating temperature: | 10~70 ℃ |
Markeren: | SFP28/56 Clock Recovery Module,PAM4-klokherstelmodule |

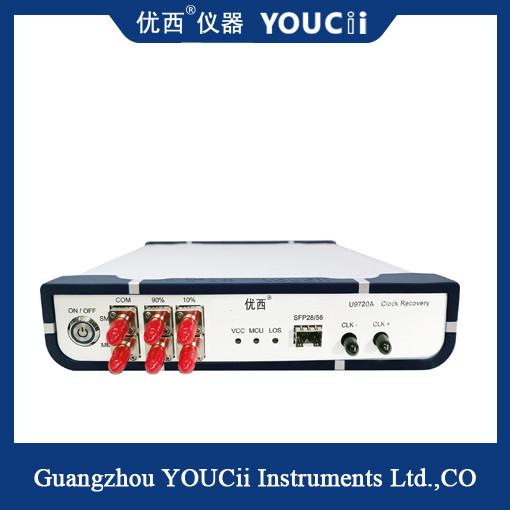

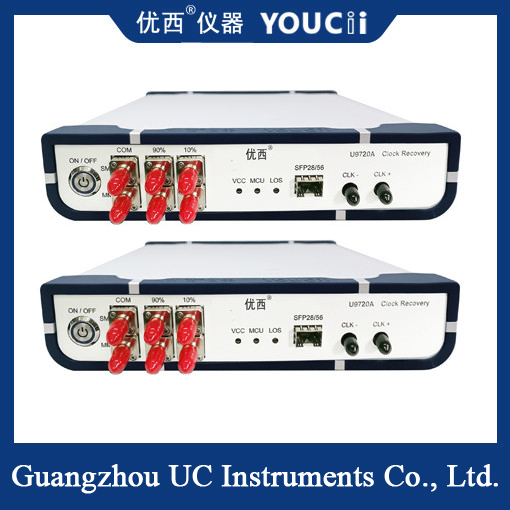

32Gbaud PAM4 Klokherstelmodule met een SFP28/56 Optische Poort
U9720A CDR (Klokherstelmodule) wordt voornamelijk gebruikt om een klokherstelsignaal te leveren in de testomgeving zonder een klok te triggeren, om de bemonsteringsoscilloscoop te gebruiken om het optische oogdiagram van het apparaat te testen. De typische toepassing is het testen van optische netwerkapparatuur of de BOB-producten in PON-toepassingen. Omdat het fotometrische apparaat zelf geen frequentiedeling klokuitgang heeft, is het noodzakelijk om het kloksignaal te herstellen om de bemonsteringsoscilloscoop te triggeren bij het testen van het optische oogdiagram.
U9720A CDR heeft een SFP28/56 optische poort, die geschikt is voor SFP28/56 geëncapsuleerde conventionele SFP28/56, SR, LR, BIDI en andere optische modules. Het ondersteunt NRZ- en PAM4-signalen. En heeft alleen de ontvangende kant van de optische module nodig om het optische signaal om te zetten in het elektrische signaal, en vervolgens de klok van het elektrische signaal te extraheren en uit te voeren. Het kloksignaal wordt voornamelijk gebruikt voor het triggersignaal van de oscilloscoop.
32G klokherstelinstrument is een soort testapparatuur voor een digitaal communicatiesysteem met hoge snelheid, dat wordt gebruikt om het kloksignaal uit het ingangssignaal te extraheren en te herstellen. In digitale communicatie met hoge snelheid zijn de stabiliteit en nauwkeurigheid van het kloksignaal cruciaal voor de correcte overdracht van gegevens. Omdat het signaal kan worden beïnvloed door ruis, vervorming en andere factoren in het transmissieproces, wat resulteert in een afname van de kwaliteit van het kloksignaal, is het noodzakelijk om het klokherstelinstrument te gebruiken om kloksignalen van hoge kwaliteit te extraheren en te herstellen.
Specificatie
Technische index | Max | Min | Eenheid | |
Datasnelheidbereik | 29 | 25 | Gbps/Gbaud | |
Golflengtebereik (single mode/multi-mode bepaald door module) | 1650 | 800 | nm | |
Optisch ingangsbereik (bepaald door modulegevoeligheid) | +3 | -12 | dBm | |
Klokherstel uitgangsfrequentiedelingsverhouding | 2 / 4 / 8 / 16 / 64 / 256 | |||
Elektrische klokamplitude van de uitgang | 500 (Typische waarde) | mVpp | ||
CML klok differentiële uitgangsamplitude | 800 | 200 | mVpp | |
De klokuitgang jitter willekeurig | 800 | 300 | fs | |
Klokfrequentie (28,1 Gbps als voorbeeld) | 14,05 | 0,11 | GHz | |
Interne signaalverliesdetectie (LOS) | 128 (overbelasting) | 5 (Gevoeligheid) | mV | |
Voedingsspanning (externe voedingsingangsspanning) | 5,5 | 4 | V | |
Bedrijfstemperatuur | 70 | 10 | ℃ | |
Adaptieve module type (ondersteunt NRZ- en PAM4-signalen) | SFP28/56,SR,LR,BIDI |
