Productdetails:
|
Sensorelement: | InGaAs | Het Type van toepassingsvezel: | Standaardsm en MM. tot de grootte van de 62,5 umkern |
---|---|---|---|
Terugkeerverlies: | > 40 dB | Communicatie-interface: | RS232 |
Operatietemperatuur: | 0 ~ +40℃ | Gewicht: | 0.5 kg |
Markeren: | Eenkantige mini-optische stroommeter,RS232 Mini-optische vermogenmeter,Mini-optische stroommeter |

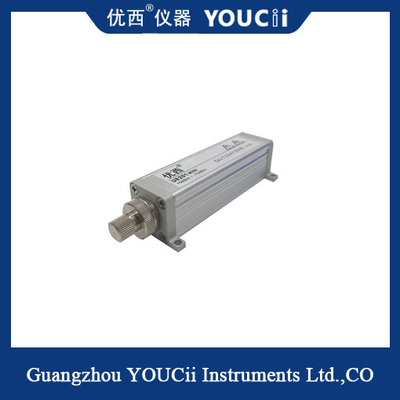

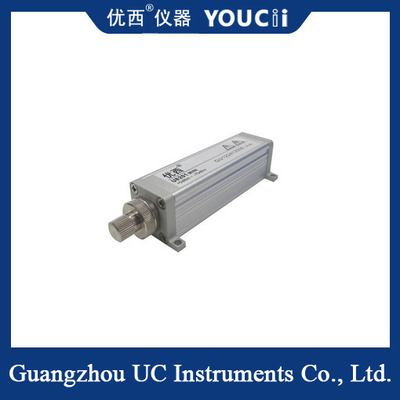

Eenkantige mini-optische stroommeter heeft uitstekende prestaties en kleine afmetingen
De UC8201MINI-optische vermogenstemmermodule kan worden gebruikt voor hoogprecieze DWDM-componenten voor WD-divisie-multiplexing, optische golfgeleiderroosterarray AWG-componenten,optische PLC-componenten voor vlakke golfleidingenIn vergelijking met andere modellen van stroommeters is de optische versterker EDFA en andere algemene optische vezeloptische meettoepassingenUC8201MINI heeft de kenmerken van een compacte vorm, met name geschikt voor montage in meerkanaalsystemen voor optische vermogensmeters.
Dat zou moeten.
1.WDM-, GFF-, AWG-, PLC-toets
2. Inbrengverlies, terugkeerverliesmeting
3. Optische glasvezelsensor, glasvezelkabeltest
4.Meten van PMD-dispersie in polariseringsmodus en PDL-verlies afhankelijk van polarisatie
5Optische vezels, onderzoek en ontwikkeling in het laboratorium voor communicatie
eigenaardigheid
1.Snel starten en hoge meetnauwkeurigheid.
2.Groot dynamisch vermogen meetbereik.
specificatie
Model | U8201MINI |
Sensorelement | InGaAs |
Golflengtebereik | 850 ~ 1700 nm |
Kalibratiegolflengte | 850/980/1310/1490/1550/1610 nm |
Vermogensbereik (dBm) | +7 ~ -70 dBm |
Vermogensmonsternameperiode (tarief) |
1 ms ((1KHz) |
Toepassingsvezeltype | Standaard SM en MM tot 62,5 um kerngrootte |
optische invoerinterface | FC/PC of FC/APC |
Absolute onzekerheid (nauwkeurigheid) bij referentietoestand |
± 4% (1200 nm ~ 1610 nm) |
Relatieve onzekerheid (nauwkeurigheid) bij referentietoestand |
< 0,02 dB Typisch |
Lineariteit (kracht) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5~ -50 dBm) |
Terugkeerverlies | > 40 dB |
Communicatie-interface | RS232 |
Kalibratieperiode | 2 jaar |
Operatietemperatuur | 0 ~ +40°C |
Bergingstemperatuur | -30 ~ +80°C |
Afmetingen | 37 mm W, 25 mm H, 115 mm D |
Gewicht | 0.5 kg |
Beschrijving van de module
Voorkant Achterkant
