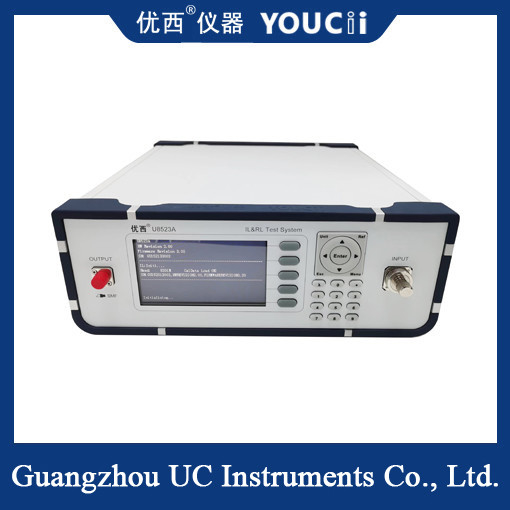

Werkgolflengte van het dubbelgolflengte-invoegverliesinstrument is optioneel

Werkgolflengte van het dubbelgolflengte-invoegverliesinstrument is optioneel

Een dubbelgolflengte-invoegverliesanalysator is een soort instrument dat speciaal wordt gebruikt voor het meten van het invoegverlies (IL) en het terugkeerverlies (RL) van passieve apparaten (zoals connectoren, koppelers, enz.).) in glasvezelcommunicatiesystemen.

Overzicht
Een dubbelgolflengte-invoegverliesmeter is een hoogprecisie-testtoestel dat in staat is om invoegverlies en terugkeerverlies te meten bij twee verschillende golflengten (meestal 1310 nm en 1550 nm).Dit instrument speelt een belangrijke rol bij de ontwikkeling van de, productie en onderhoud van glasvezelcommunicatiesystemen.

Ten tweede, het werkingsbeginsel
Door het inbrengen van een paar geluidsbronnen in het brugprincipe kan het dubbelgolflengte plug-back-verliesinstrument het testcircuit meten onder belasting- en leegstandomstandigheden.het apparaat zal een specifieke frequentie en kracht van het testsignaal geven, en vervolgens door het incidentvermogen en het gereflecteerde vermogen van het testsignaal te meten, wordt de waarde van het inbrengverlies en de waarde van het terugkeerverlies van het gemeten apparaat bij een specifieke golflengte berekend.

Kenmerken
Dual-wavelength meting: het kan worden gemeten bij 1310 nm en 1550 nm bij twee verschillende golflengten om aan de testbehoeften bij verschillende golflengten te voldoen.
Hoge nauwkeurigheid: met behulp van geavanceerde testtechnologie en algoritme kan het een zeer nauwkeurig insetverlies en terugkeerverlies meten.
Eenvoudige bediening: met een intuïtieve gebruikersinterface en een eenvoudige werking, hoeven gebruikers alleen de instructies te volgen om de test te voltooien.
Gegevensopname en -analyse: het kan automatisch testgegevens opnemen en gegevensanalysefuncties bieden om gebruikers te helpen de prestaties van het te testen apparaat beter te begrijpen.

Specificatie

Gebruikswijze
Voorbereiding van de proef: Controleer of het apparaat correct is aangesloten en voorverwarmd. Controleer of de schadewaarde van het inbrengen van de meetlijn is gekwalificeerd en of de eindkant schoon is.
Terugkeerverlies tot nul: verbind het beginpunt van de markeringslijn met de uitgangsinterface van de lichtbron, wikkel het andere uiteinde van de markeringslijn met een wikkelstaaf,het optische vermogen van het terugverlieskanaal in het gespecificeerde bereik instellen, druk op de nultoets totdat het terugverliesvenster -00- weergeeft.
Terugkeerverlieskalibratie: los de wondmarkeringslijn los, voeg het einde van de markeringslijn in de optische meetinterface van de vermogenmeter, druk op de Ref-toets voor kalibratie.
Meting van het terugkeerverlies: verbind de standaardspringer met de in de proef staande inrichting, wikkel het andere uiteinde van de in de proef staande inrichting met 4 tot 5 bewegingen.en de door het instrument weergegeven waarde is de terugkeerverlieswaarde van de overeenkomstige golflengte van het apparaat.
