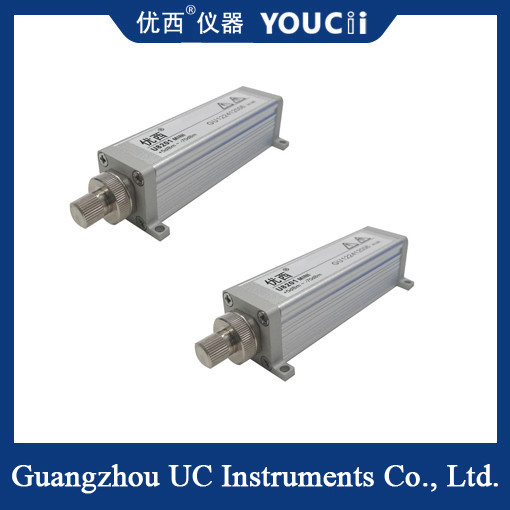

Optische vermogensmeter kleine module kan onafhankelijk worden gebruikt met ingebouwde behuizing
De single-channel optische vermogensmetermodule zet het ontvangen optische signaal om in een elektrisch signaal via het foto-elektrisch effect en meet en geeft vervolgens het vermogen van het optische signaal weer. Het wordt voornamelijk gebruikt in glasvezelcommunicatie, opto-elektronica, optische metingen en andere gebieden om het vermogen van de lichtbron nauwkeurig te meten en te bewaken.
Werkingsprincipe
Het werkingsprincipe van de single-channel optische vermogensmetermodule is gebaseerd op de detectie en verwerking van foto-elektrisch effect en elektrisch signaal. Concreet, wanneer licht een lichtgevoelig element (zoals een fotodiode) treft, wordt de energie van het foton omgezet in de kinetische energie van de elektronen, wat een stroom of spanning in het lichtgevoelige element creëert. Dit zwakke elektrische signaal wordt vervolgens versterkt, gefilterd, analoog-naar-digitaal geconverteerd en andere verwerkingsstappen, en uiteindelijk omgezet in een digitaal signaal en weergegeven op het beeldscherm van het instrument of gepresenteerd aan de gebruiker via de computerinterface.
Belangrijkste kenmerk
Hoge precisie meting: Single-channel optische vermogensmetermodules hebben meestal mogelijkheden voor vermogensmeting met hoge precisie om nauwkeurige meetresultaten te garanderen, zelfs bij omstandigheden met laag vermogen.
Breed golflengtebereik: Om de werkende golflengten van verschillende lasers te accommoderen, moet de single-channel optische vermogensmetermodule een breed golflengtebereik dekken.
Snelle respons: Sommige toepassingen moeten snel veranderend optisch vermogen meten, dus de single-channel optische vermogensmetermodule moet snelle respons kenmerken hebben.
Omgevingsaanpassing: Optische vermogensmeters worden vaak gebruikt in verschillende omgevingen, zoals laboratoria, industriële productielijnen, enz., dus single-channel optische vermogensmetermodules moeten een goede omgevingsaanpassing hebben.
Specificatie
| Model |
U8201MINI |
| Sensorelement |
InGaAs |
| Golflengtebereik |
850 ~ 1700 nm |
| Kalibratiegolflengte |
850/980/1310/1490/1550/1610 nm |
| Vermogensbereik (dBm) |
+7 ~ -70 dBm |
| Vermogensbemonsteringsperiode (Snelheid) |
1 ms (1KHz) |
| Toepassing Vezeltype |
Standaard SM en MM tot 62,5 um kerngrootte |
| Optische ingangsinterface |
FC/PC of FC/APC |
| Absolute onzekerheid (nauwkeurigheid) bij referentieconditie |
± 4% (1200 nm ~ 1610 nm) |
| Relatieve onzekerheid (nauwkeurigheid) bij referentieconditie |
＜ 0,02 dB Typisch |
| Lineariteit (vermogen) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| Retourverlies |
＞ 40 dB |
| Communicatie-interface |
RS232 |
| Kalibratieperiode |
2 jaar |
| Bedrijfstemperatuur |
0 ~ +40℃ |
| Opslagtemperatuur |
-30 ~ +80℃ |
| Afmetingen |
37 mm B, 25 mm H, 115 mm D |
| Gewicht |
0,2 kg |
Toepassingsscenario
Single-channel optische vermogensmetermodule wordt veel gebruikt in de volgende scenario's:
Testen en onderhoud van glasvezelcommunicatiesystemen.
Vermogensmeting bij de ontwikkeling en productie van opto-elektronische apparaten.
Vermogensmonitoring in optische experimenten en onderzoek.
