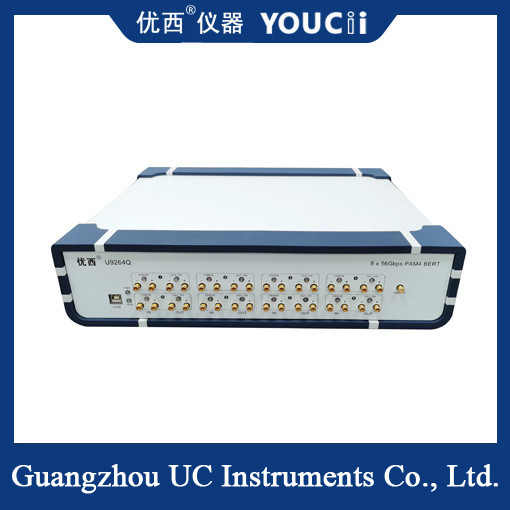

400G PAM4 High Performance Error Tester Signal Coding Mode:NRZ/PAM4
De 400G PAM4-bitfouttester is een high-performance bitfouttester voor het testen van 400G-modules voor snelle optische transceivers.
Prestatie-eigenschappen:
1, signaalcoderingsmodus: NRZ en PAM4, kan automatisch tussen NRZ en PAM4 signalen vrij schakelen.
2, achtkanaals synchrone output, gebruikt voor het testen van 6.144G, 10G, 40G, 100G, 200G en 400G producten, fouttest kan onafhankelijk of achtweg synchrone test zijn.
3, Ondersteunt continue foutdetectie en timingfoutmonitoring, ondersteunt KP4/KR4 hardware FEC-functie.
4, NRZ-steunpercentage: 6.144, 10.312525, 25.7812526 jaar.562528,05 Gpbs.
5, PAM-steunpercentage: 14.062526 jaar.562528,9 GBd.
6, NRZ-ondersteuningscode type: PRBS7, 9, 10, 11, 15, 23, PRBS31, User Defined.
7, PAM4-ondersteuningscode type: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, door de gebruiker gedefinieerd.
8, de klokfrequentie van de standaard 4 frequentiedivisie, ondersteunen een kwart, 1/8, 1/16, 1/32, 1, 64, 1 / frequentie dan 128 punten.
9. Communicatiemodus: USB naar HID. Er is geen noodzaak om te rijden, communiceren met het apparaat via de PC bovenste computersoftware, de bit foutmeter in te stellen en de bit foutpercentage te testen.
Technische parameter
| - Nee, dat is niet waar. |
Argumentatie |
Min. |
Model |
Maximaal |
Eenheid |
| 1 |
Signalcoderingsstand |
NRZ/PAM4 |
|
| 2 |
Gegevenspercentage |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Codepatroon |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
Opwaartse tijd ((20% tot 80%) |
|
14 |
35 |
pS |
| 5 |
Patroonomkering |
Het signaal aan de ontvangende kant wordt automatisch omgekeerd |
|
| 6 |
Signal-uitgangsamplitude (eenvoudig) |
200 |
800 |
1000 |
mV |
| 7 |
25G Data Output jitter (RMS) |
|
500 |
700 |
fs |
| 8 |
Interface voor gegevensinvoer/uitvoer |
Differentieel, wisselstroomcouplage, 50 ohm impedance, vrouwelijke 2,92 mm SMA |
|
| 9 |
Clock-uitgang |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Gevoeligheid van het gegevenssignaalinput (eenvoudig) |
|
50 |
|
mVpp |
| 11 |
Uitvoergegevens oogkaart kruising NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Ooghoogte (per ooghoogte) |
80 |
110 |
200 |
mV |
| 13 |
Lineariteit van de PAM-oogkaart |
0.95 |
0.98 |
1 |
|
| 14 |
Werktemperatuur |
10 |
25 |
50 |
°C |
Foutmeter elektrische oogkaart meting
