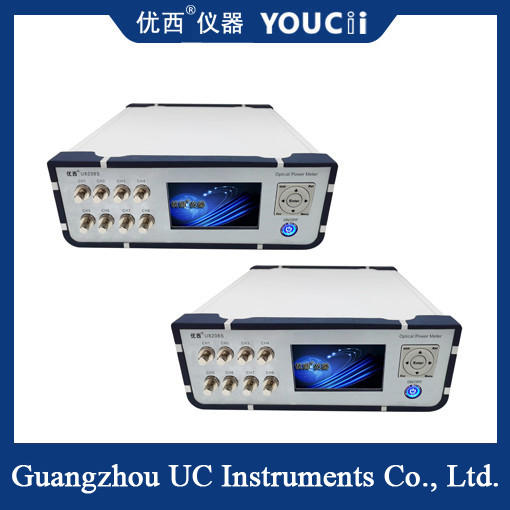

8-Kanaals Optische Vermogensmeter Met Display Hoge Stabiliteit
Belangrijkste kenmerk
Multi-kanaals meting: Met 8 onafhankelijke optische vermogensmeetkanalen kunt u meerdere optische signalen tegelijkertijd bewaken, wat de werkefficiëntie verbetert.
Hoge precisie meting: Geavanceerde foto-elektrische conversietechnologie en signaalverwerkingsalgoritmen worden gebruikt om optische vermogensmetingen met hoge precisie te bereiken, om te voldoen aan de testbehoeften van verschillende glasvezelcommunicatiesystemen.
Grootschermweergave: Uitgerust met een helder en gemakkelijk af te lezen scherm, kan het belangrijke informatie weergeven, zoals de optische vermogenswaarde en golflengte van elk kanaal in realtime, wat handig is voor gebruikers om te observeren en vast te leggen.
Breed golflengtebereik: Ondersteunt een verscheidenheid aan golflengten van optische vermogensmetingen, zoals 1260 nm, 1310 nm, 1490 nm, 1550 nm, enz., geschikt voor verschillende testvereisten van glasvezelcommunicatiesystemen.
Gegevensopslag en communicatie: Met een gegevensopslagfunctie kunnen de meetresultaten worden opgeslagen voor latere analyse. Tegelijkertijd ondersteunt het communicatie-interfaces zoals RS232 en USB om gegevensuitwisseling en afstandsbediening met computers of andere apparaten te vergemakkelijken.
Technische specificatie
| Model # |
U8201 |
U8202 |
U8204 |
U820XH |
| Aantal Kanalen |
1 |
2 |
4 |
X |
| Vermogensbereik |
+10 ~ -65dBm |
+25 ~ -50dBm |
| Golflengtebereik |
850 ~ 1700 nm |
| Kalibratie Golflengte |
850/980/1310/1490/1550/1610 nm |
| Toepassing Vezeltype |
Standaard SM en MM tot 62,5 um kerngrootte |
|
Absoluut
Onzekerheid (nauwkeurigheid) bij referentieconditie
|
± 4% (1200 nm ~ 1610 nm) |
|
Relatief
Onzekerheid (nauwkeurigheid) bij referentieconditie
|
＜ 0,02 dB Typisch |
| Lineariteit (vermogen) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| Retourverlies |
＞ 40 dB |
| Bedrijfstemperatuur |
0 ～ +40℃ |
| Opslagtemperatuur |
-30 ～ +80℃ |
| Her kalibratie Periode |
2 jaar |
| Afmetingen |
245 mm B, 105 mm H, 320 mm D |
| Gewicht |
2,0 kg
|
Toepassingsscenario
De 8-kanaals optische vermogensmeter met beeldscherm wordt veel gebruikt in onderzoek en ontwikkeling, productie, onderhoud en testen van glasvezelcommunicatiesystemen. Specifieke toepassingsscenario's omvatten, maar zijn niet beperkt tot:
Test van glasvezelcommunicatiesysteem: Wordt gebruikt om belangrijke parameters te testen, zoals optisch vermogensverlies en optische signaalkwaliteit van het glasvezelcommunicatiesysteem om de normale werking van het systeem te garanderen.
Prestatie test van optische apparaten: gebruikt om de prestatie-indicatoren van optische apparaten zoals optische versterkers, optische dempers, optische schakelaars, enz. te testen, om gegevensondersteuning te bieden voor de ontwikkeling en productie van apparaten.
Onderhoud van glasvezelnetwerken: Gebruikt voor routineonderhoud van glasvezelnetwerken, het bewaken van de vermogensveranderingen van optische signalen en het tijdig detecteren en oplossen van problemen.
