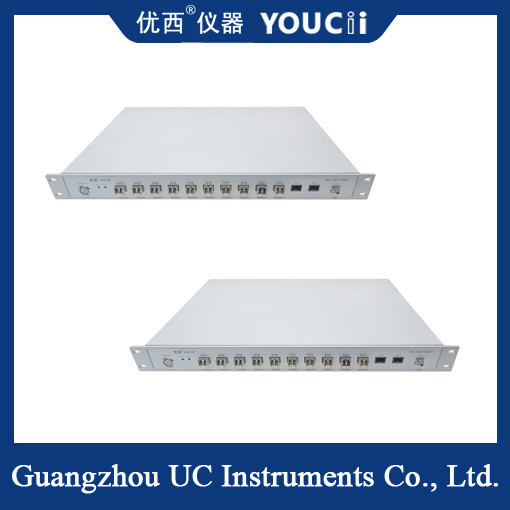

15G 12-kanaal Full Rate Optical Error Meter 622M~15.0G BERT
Overzicht van de functies
Hoge snelheid: gegevenssnelheden tot 15 Gbps worden ondersteund om te voldoen aan de testvereisten van moderne hogesnelheidsoptische communicatiesystemen.
Multi-channel: met 12 optische poortkanalen kunnen alle kanalen input en output synchroniseren, kunnen parallelle foutdetectie, testefficiëntie verbeteren.
Volle snelheidstest: Ondersteuning van een fouttest van lage tot hoge snelheid met volle snelheid, die meerdere conventionele snelheidspunten bestrijkt en geschikt is voor de huidige conventionele actieve module.
Hoge precisie: met een lage jitterklokuitgang en hoge precisie foutdetectie om de nauwkeurigheid van de testresultaten te waarborgen.
12 elektrische kanalen (let op dat dit een voorbeeld is van een elektrische poort en dat de kenmerken van een optische poort vergelijkbaar zijn):Alle kanalen synchroniseren input en output om onafhankelijke foutdetectie mogelijk te maken.
Continue en periodieke bitfoutdetectie: biedt uitgebreide bitfoutdetectie.
Ondersteunen van een verscheidenheid aan codetypen: zoals PRBS7, PRBS23, PRBS31 enz., om aan verschillende testbehoeften te voldoen.
De testsignaal moet worden gecontroleerd.
Specificatie
| - Nee, dat is niet waar. |
Argumentatie |
Min. |
Model |
Maximaal |
Eenheid |
| 1 |
Gegevenspercentage |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
Gbit/s |
| 2 |
Aantal kanalen |
|
12 (12 kanaalpoort) |
|
|
| 3 |
Codepatroon |
|
De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken: |
|
|
| 4 |
Opwaartse en dalende tijd (20% tot 80%) |
|
18 |
23 |
ps |
| 5 |
Patroonomkering |
|
Ondersteunt signaalinversie aan de zend- en ontvangende uiteinden |
|
|
| 6 |
Signal-uitgangsamplitude (eenvoudig) |
200 |
800 |
1000 |
mV |
| 7 |
Gegevensuitvoer jitter (RMS) |
|
1.5 ((10.3125G) |
|
ps |
| 8 |
Interface voor gegevensinvoer/uitvoer |
|
Differentieel, wisselstroomkoppeling, 50 ohm impedansie, SMA |
|
|
| 9 |
Clock-uitgang |
100 |
156.25 |
156.25 |
MHz |
| 10 |
Gevoeligheid van het gegevenssignaalinput (eenvoudig) |
|
0.1 |
|
Vpp |
| 11 |
Gegevensuitvoer oogkaart kruispunten |
50 |
52 |
54 |
% |
| 12 |
Werktemperatuur |
10 |
25 |
50 |
°C |
Voorzorgsmaatregelen
Verbinding en instelling: bij gebruik van de foutmeter moet de optische communicatieapparatuur correct aan de test zijn aangesloten.en de passende parameters moeten worden ingesteld volgens de testvereisten, zoals signaal snelheid, code type, enz.
Bewaking en analyse: Na het starten van de foutmeter moeten het aantal en het type foutcodes nauwlettend worden gecontroleerd en moet de oorzaak van de foutcodes via de analysefunctie worden gevonden.
Aanpassing en optimalisatie: Op basis van het analyseresultaat moeten de nodige aanpassingen en optimalisaties worden uitgevoerd, zoals het vervangen van optische modules en het optimaliseren van optische vezelverbindingen.
Herhaaldelijk testen: om het effect van de aanpassing te verifiëren, kunnen herhaaldelijk testen worden uitgevoerd om de betrouwbaarheid van de testresultaten te waarborgen.
