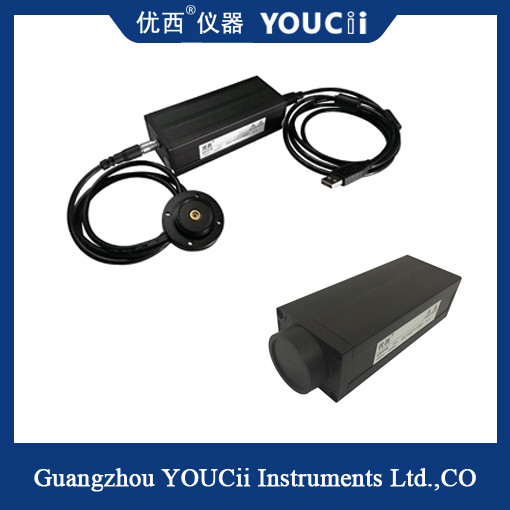

USB Fast Scanning PD Externe optische stroommeter Probe +5~-70dBm
Functionele kenmerken
USB-interfaceverbinding:
Het is via USB-interface met de computer verbonden om real-time gegevensoverdracht en -lezen te realiseren.
Ondersteuning van de plug and play functie, vereenvoudiging van het verbindings- en gebruiksproces.
Snel scannen:
Met de snelle bemonsteringsmogelijkheden kunnen in korte tijd meerdere optische vermogenmetingen worden uitgevoerd.
Het is geschikt voor optische vermogensmetingscenario's die realtime monitoring en snelle reactie vereisen.
PD externe ontwerp:
De fotodiode (PD) is extern als lichtdetector, waardoor de sonde flexibeler is om zich aan te passen aan verschillende meetomgevingen en -behoeften.
Het externe ontwerp helpt ook de fotodiode te beschermen tegen beschadiging, waardoor de levensduur van de sonde wordt verlengd.
Hoog nauwkeurige meting:
De sonde gebruikt een foto-elektrisch omzetapparaat met een hoge prestatie, dat een hoge precisie optische vermogen meting kan realiseren.
Een breed scala aan meetbereiken en -golflengten om aan verschillende optische vermogen meetbehoeften te voldoen.
| Model |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Sensorelement |
InGaAs |
| Golflengtebereik |
850 ~ 1700 nm |
| Kalibratiegolflengte |
850 / 980 / 1310 / 1510 ~ 1640 nm Continu kalibratie |
| Vermogensbereik (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Vermogensmonsternameperiode (tarief)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Toepassingsvezeltype |
Standaard SM en MM |
| optische invoerinterface |
met een gewicht van niet meer dan 10 kg/LC/SC-adapter |
|
Absolute
Onzekerheid (nauwkeurigheid) bij referentietoestand
|
± 4% (1200 nm ~ 1610 nm) |
|
Relatief
Onzekerheid (nauwkeurigheid) bij referentietoestand
|
< 0,02 dB Typische waarde |
| Lineariteit (kracht) |
≤ ± 0,06 dB (1200 ~ 1610 nm, + 0 ~ -60 dBm) |
| Terugkeerverlies |
> 40 dB |
| Communicatie-interface |
USB |
+Trig |
+Trig +BNC |
+Trig |
| kalibratieperiode |
2 jaar |
| Operatietemperatuur |
0 ~ +40°C |
| Bergingstemperatuur |
-30 ~ +80°C |
| Afmetingen |
52 mm H,60 mm W,150 mm D |
| Gewicht |
10,0 kg |
USB snelle scanning PD externe optische stroommeter sondes worden op grote schaal gebruikt op de volgende gebieden:
Optische glasvezelcommunicatie: wordt gebruikt om het optische vermogen in het glasvezelcommunicatiesysteem te meten, de signaaltransmissie kwaliteit te controleren,en zorgen voor de stabiele werking van het communicatiesysteem.
Optische tests: worden gebruikt in het optische laboratorium om de prestaties van optische apparaten te meten, zoals lasers, optische versterkers, optische attenuatoren, enz.om gegevensondersteuning te bieden voor onderzoek en ontwikkeling op het gebied van optica.
Monitoring van optische netwerken: het wordt gebruikt om de optische vermogenswijzigingen in het optische netwerk in realtime te controleren, potentiële netwerkfouten tijdig op te sporen en op te lossen,en zorgen voor een stabiele werking van het netwerk.
Wetenschappelijk onderzoek: op het gebied van optica, opto-elektronica en ander onderzoek, dat wordt gebruikt om de veranderingen en kenmerken van optische kracht te meten en te analyseren,het bevorderen van wetenschappelijke vooruitgang en technologische innovatie op aanverwante gebieden.
