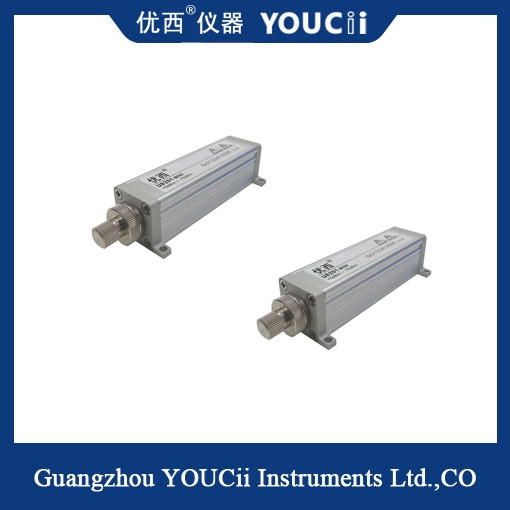

Mini-eenkanaal-optische vermogenmeter +7 ~ -70 dBm
De mini-module voor optische vermogensmeter met één kanaal wordt voornamelijk gebruikt om het absolute vermogen van een optisch signaal of het relatieve verlies van optische vermogens door een gedeelte van optische vezels te meten.Het kan gebruikers helpen de kwaliteit van de glasvezeloverdracht snel en nauwkeurig te beoordelen en de stabiliteit en betrouwbaarheid van het communicatiesysteem te waarborgen.
Compacte grootte: het mini-ontwerp maakt de module gemakkelijk te dragen en te bedienen, geschikt voor gebruik in complexe omgevingen zoals grote hoogte en veld.
Eenkantige meting: de meting van het optische vermogen via een enkel kanaal vereenvoudigt het bewerkingsproces en verbetert de meetdoeltreffendheid.
Hoog nauwkeurige metingen: voor de nauwkeurigheid en stabiliteit van de meetresultaten worden geavanceerde geïntegreerde schakelmodules en fotodioden gebruikt.
Meerdere golflengten kalibratie: ingebouwde conventionele golflengten kalibratie punten (zoals 1310nm, 1490nm, 1550nm, enz.), terwijl de ondersteuning van aangepaste golflengten kalibratie,om te voldoen aan de behoeften van verschillende toepassingsscenario's.
Lange levensduur: gebruik van energiebesparende ontwerpen en oplaadbare lithiumbatterijen (of droge batterijen) om te zorgen voor een langdurig gebruik.
Eenvoudige bediening: de meettaak kan worden uitgevoerd door middel van een eenvoudige knopbewerking en de automatische kalibratie-nul-clearingfunctie wordt ondersteund, waardoor de bewerkingsmoeilijkheden worden verminderd.
Specificatie
| Model |
U8201MINI |
| Sensorelement |
InGaAs |
| Golflengtebereik |
850 ~ 1700 nm |
| Kalibratiegolflengte |
850/980/1310/1490/1550/1610 nm |
| Vermogensbereik (dBm) |
+7 ~ -70 dBm |
| Vermogensmonsternameperiode (tarief) |
1 ms ((1KHz) |
| Toepassingsvezeltype |
Standaard SM en MM tot 62,5 um kerngrootte |
| optische invoerinterface |
FC/PC of FC/APC |
| Absolute onzekerheid (nauwkeurigheid) bij referentietoestand |
± 4% (1200 nm ~ 1610 nm) |
| Relatieve onzekerheid (nauwkeurigheid) bij referentietoestand |
< 0,02 dB Typisch |
| Lineariteit (kracht) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5~ -50 dBm) |
| Terugkeerverlies |
> 40 dB |
| Communicatie-interface |
RS232 |
| Kalibratieperiode |
2 jaar |
| Operatietemperatuur |
0 ~ +40°C |
| Bergingstemperatuur |
-30 ~ +80°C |
| Afmetingen |
37 mm W, 25 mm H, 115 mm D |
| Gewicht |
0.2 kg |
De mini-eenkanaals optische vermogenmetermodule is geschikt voor de volgende scenario's:
Communicatie trunk laying: wordt gebruikt voor het meten van het verlies en het optisch vermogen van glasvezelverbindingen tijdens de bouw en het onderhoud van glasvezelcommunicatiesystemen.
Onderhoud van apparaten: regelmatig controleren en onderhouden van glasvezelcommunicatieapparaten om hun normale werking en communicatie kwaliteit te waarborgen.
Onderzoek en productie: wordt gebruikt om de vermogen- en verlieskenmerken van optische signalen tijdens optisch onderzoek en productie te meten.
