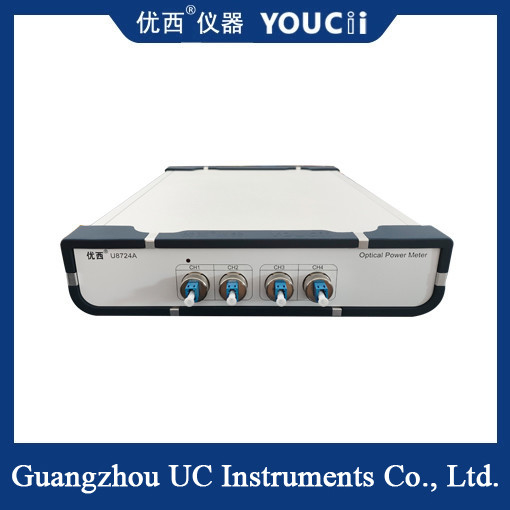

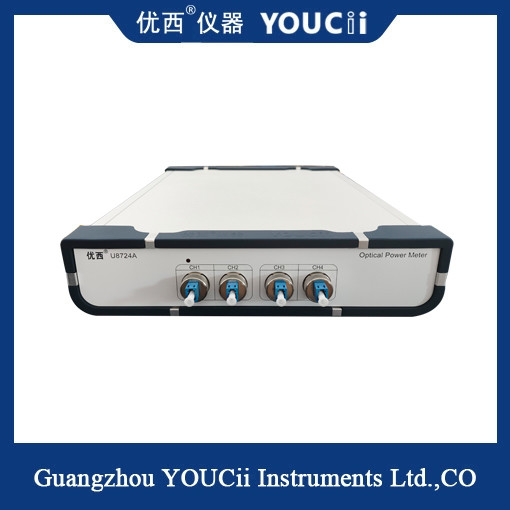

4-Kanaals pc-gestuurde LC-adapter optische vermogensmeter met ingebouwde probe
De vierkanaals optische vermogensmeter bestaat voornamelijk uit fotodetector, versterker, filter, analoog-naar-digitaal converter en microprocessor. Tijdens het meetproces wordt het optische signaal ontvangen door de fotodetector en omgezet in een elektrisch signaal, dat wordt verwerkt door de versterker en het filter, en vervolgens wordt omgezet in een digitaal signaal door de analoog-naar-digitaal converter, en uiteindelijk wordt verwerkt en weergegeven door de microprocessor. Dit proces zorgt voor meetnauwkeurigheid en stabiliteit.
Kenmerken en voordelen
Hoge gevoeligheid: De vierkanaals optische vermogensmeter heeft een extreem hoge gevoeligheid en is in staat om zeer zwakke initiële signaalniveaus te detecteren voor real-time tracking en verhoogde signaalniveaus.
Hoge nauwkeurigheid: Met geoptimaliseerde hoogwaardige analoge elektronica en ruisonderdrukkingstechnologie bieden vierkanaals optische vermogensmeters ultra-lage en stabiele nulsignaalniveaus en piek nauwkeurigheid over het gehele vermogensbereik.
Meerkanaalsmeting: De vierkanaals optische vermogensmeter kan tegelijkertijd het optische signaal van vier kanalen meten, wat de meetefficiëntie aanzienlijk verbetert.
Groot dynamisch bereik: heeft een diep dynamisch bereik, kan zich aanpassen aan verschillende intensiteiten van lichtsignaalmeetbehoeften.
Specificatie
| Model # |
U8724A |
U8724H |
U8724C |
| Sensorelement |
InGaAs |
| Golflengtebereik |
850 ~ 1700 nm |
| Kalibratiegolflengte |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Continue kalibratie
|
| Vermogensbereik |
+10 ~ -65dBm |
+25~-55dBm |
+5~-75dBm |
| Bemonsteringsperiode |
100us (10KHz) |
10 us (100KHz) |
| Toepassing Vezeltype |
Standaard SM en MM tot 62,5 um kern |
| Onzekerheid (nauwkeurigheid) |
± 4% (1200 nm ~ 1610 nm) |
| Relatieve onzekerheid (nauwkeurigheid) |
＜ 0.02 dB Typisch |
| Lineariteit (vermogen) |
≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) |
| Retourverlies |
＞40 dB |
| Communicatie-interface |
RS232, USB, Besturing via pc |
| Bedrijfstemperatuur |
0 ～ +40℃ |
| Opslagtemperatuur |
-30 ～ +80℃ |
| Her kalibratieperiode |
2 jaar |
| Afmetingen |
235 mm B, 55 mm H, 320 mm D |
| Gewicht |
3,0 kg |
Toepassingsgebied
Optische communicatie: De vierkanaals optische vermogensmeter wordt gebruikt op het gebied van optische communicatie om de signaalsterkte van elk knooppunt in glasvezelcommunicatie te meten en helpt bij het reguleren van de transmissie en ontvangst van optische signalen. Tegelijkertijd kan het ook worden gebruikt om glasvezelconnectoren, glasvezelverzwakking, enz. te testen.
Glasvezelsensoren: Op het gebied van glasvezelsensoren kan een vierkanaals optische vermogensmeter worden gebruikt om de buigingsgraad en buigingsrichting van de glasvezel te meten, om zo de temperatuurverandering van het gemeten object weer te geven. Daarnaast heeft het ook een breed scala aan toepassingen in druksensoren en rekstrooksensoren.
Levenswetenschappen: Op het gebied van de levenswetenschappen kunnen vierkanaals optische vermogensmeters worden gebruikt voor cel- en moleculaire metingen. Bijvoorbeeld, bij eiwitmeting kan een vierkanaals optische vermogensmeter worden gebruikt om de absorptiewaarde van het monster te meten, waardoor de concentratie van eiwit in het monster wordt berekend.
