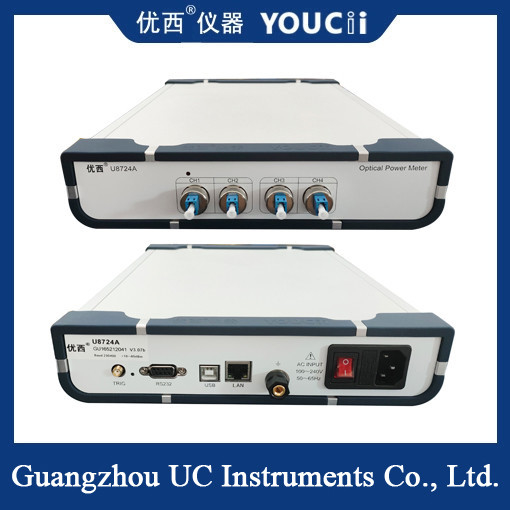

Vierkanaal LC-poort snelle scanning optische stroommeter +10~-65dBm
Het werkingsprincipe van een optische krachtteller met vierkantige snelle scanning is het omzetten van optische signalen in elektrische signalen door middel van verstrooiing en absorptie.de detector zet het lichtsignaal om in een elektrisch signaal, en gebruikt vervolgens het circuit om het signaal te meten en te versterken, zelfs als het zwakke signaal nauwkeurig kan worden gemeten, en omzet het succespercentage of de energie.
Techniekkenmerken
Meerkanaalmeting: Het vierkanaals ontwerp maakt het mogelijk om meerdere optische signalen tegelijkertijd te meten, waardoor de meetdoeltreffendheid wordt verbeterd.
Snel scannen: met de snelle scansysteemfunctie kan de verandering van het optische signaal snel worden vastgelegd, wat geschikt is voor dynamische meetscenario's.
Hoge precisie: gebruik van een detector met hoge precisie en een meetcircuit om de nauwkeurigheid van de meetresultaten te waarborgen.
Een breed golflengtebereik: Ondersteunt een verscheidenheid aan golflengten voor het meten van lichtsignalen om aan verschillende toepassingsvereisten te voldoen.
Sverlichting
| Model # |
U8724A |
U8724H |
U8724C |
| Sensorelement |
InGaAs |
| Golflengtebereik |
850 ~ 1700 nm |
| Kalibratiegolflengte |
850/980/1310/1490/1550/1610 nm |
1510 tot en met 1625 nm
Continu kalibreren
|
| Vermogensbereik |
+10 ~ -65 dBm |
+25~-55 dBm |
+5~-75 dBm |
| Proeftijd |
100us (10KHz) |
10 us (100KHz) |
| Toepassingsvezeltype |
Standaard SM en MM tot 62,5 um kerngrootte |
| Onzekerheid (precisiteit) |
± 4% (1200 nm ~ 1610 nm) |
| Relatieve onzekerheid (precisiteit) |
< 0,02 dB Typisch |
| Lineariteit (kracht) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Terugkeerverlies |
> 40 dB |
| Communicatie-interface |
RS232, USB, besturing via PC |
| Operatietemperatuur |
0 °C + 40 °C |
| Bergingstemperatuur |
-30 ′ +80°C |
| Recalibratieperiode |
2 jaar |
| Afmetingen |
235 mm W, 55 mm H, 320 mm D |
| Gewicht |
30,0 kg |
Toepassingsgebied
Optische communicatie: wordt gebruikt om het uitgangsvermogen, het verlies en andere parameters van optische communicatieapparatuur te meten, wat erg belangrijk is om de kwaliteit en stabiliteit van de communicatie te verbeteren.
Optische vezelsensing: het wordt veel gebruikt op het gebied van optische vezelsensing, zoals temperatuursensor, druksensor en spanningssensor,en weerspiegelt de fysieke grootteverandering van het gemeten object door de buiggraad en de buigrichting van de optische vezel te meten.
Levenswetenschappen: op het gebied van cellulaire en moleculaire metingen in de levenswetenschappen, zoals eiwitmetingen,een optische vermogensmeter met vier kanalen kan worden gebruikt om de absorptie van het monster te meten, waarbij de concentratie eiwitten in het monster wordt berekend.
Laserverwerking: wordt gebruikt om lasers en hun uitgangsvermogen te testen om de betrouwbaarheid en veiligheid van het verwerkingsproces te bepalen.
Onderzoeksgebieden: wordt gebruikt voor het meten en kalibreren van de lichtintensiteit in optische experimenten en voor de analyse van fotokatalysatorprestaties in het onderzoek naar katalysatormaterialen.
