Productdetails:
|
Bergingstemperatuur: | -30~+80 ℃ | Communicatie-interface: | LAN |
---|---|---|---|
Aantal kanalen: | 48 | Sensorelement: | InGaAs |
Golflengtebereik: | 850 ~ 1700 NM | Kaliberbepalingsgolflengte: | 850/1310/1490/1550/1577/1610 nm |
Onzekerheid (nauwkeurigheid): | ± 4% (1200 NM ~ 1610 NM) | ||
Markeren: | Multi-kanaal optische stroommeter,Hoogprecisie-optische stroommeter,1700nm optische Machtsmeter |

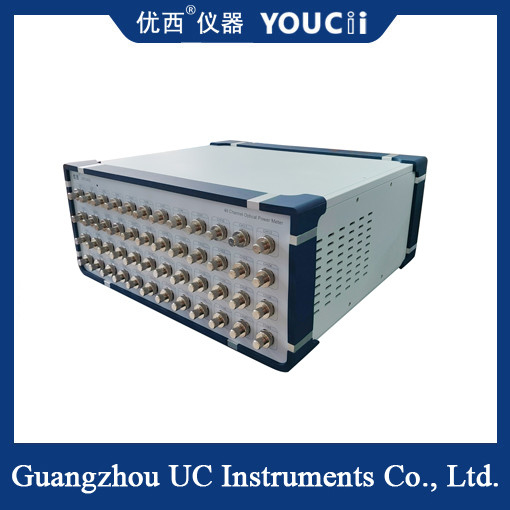

Multi-kanaal hoogprecisie-optische vermogenmeter +10 ~ -70 dBm
De multi-kanaal hoogprecisie-optische vermogenmeter is een essentieel apparaat dat wordt gebruikt voor het gelijktijdig meten van het vermogen van meerdere optische signalen op het gebied van optische communicatie.optische vezelsensoren en wetenschappelijk onderzoekDe kernwaarde ervan ligt in hoge precisie, multi-channel parallelle meting, breed dynamisch bereik en intelligente functies.
Techniekkenmerken
Meerkanaalparallelemetingen
Het ondersteunt synchrone meting van 4 kanalen, 8 kanalen of zelfs meer dan 16 kanalen en kan tegelijkertijd de stroomstatus van meerdere optische apparaten of glasvezelverbindingen controleren,de efficiëntie van het testen aanzienlijk verbeterenBijvoorbeeld bij de productie van optische modules voor datacenters kan de stroomkalibratie voor meerdere poorten worden uitgevoerd.
Hoge precisie en breed dynamisch bereik
"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur".
Dynamisch bereik: maximaal +10 tot -70 dBm/+25 tot -55 dBm, voor metingen van zwakke signalen (zoals signalen die worden verzwakt door langeafstandsoptische vezels) tot signalen met een hoog vermogen (zoals laseruitgang).
Model # |
U87248D |
U87248H |
Nomber van de kanalen |
48 |
|
Sensorelement |
InGaAs |
|
Golflengtebereik |
850 ~ 1700 nm |
|
KalibratieWaallengte |
850/1310/1490/1550/1577/1610 nm |
|
Vermogensbereik |
+10 ~ -70 dBm |
+25 ~ -55 dBm |
Toepassingsvezeltype |
Standaard SM en MM tot 62,5 um kerngrootte |
|
Onzekerheid (precisiteit) |
±4% (1200 nm ~ 1610 nm) |
|
Relatieve onzekerheid |
< 0.02 dB Typisch |
|
Lineariteit (kracht) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
|
Terugkeerverlies |
>50 dB |
|
Communicatie-interface |
RS232.LAN |
|
Operatietemperatuur |
0~+40°C |
|
Bergingstemperatuur |
-30~+80°C |
|
Recalibratieperiode |
2 jaar |
|
Afmetingen |
482.6W x 133H x380D mm |
|
Gewicht |
10 kg |
Toepassingsscenario's
Optisch communicatiesysteem
Grootschalige tests van glasvezelverbindingen om snel de foutpunten te vinden.
Batchkalibratie bij de productie van optische modules om de productie-efficiëntie te verhogen.
Bewaking van de stroombalans van kanalen met meerdere golflengten in WDM-systemen.
Optische vezelsensoren
Bewaking van het vermogen van meerdere sensoren in gedistribueerde glasvezelsensorenetwerken.
Kalibratie van het vermogen van meerkanaallasers in LiDAR-systemen.
