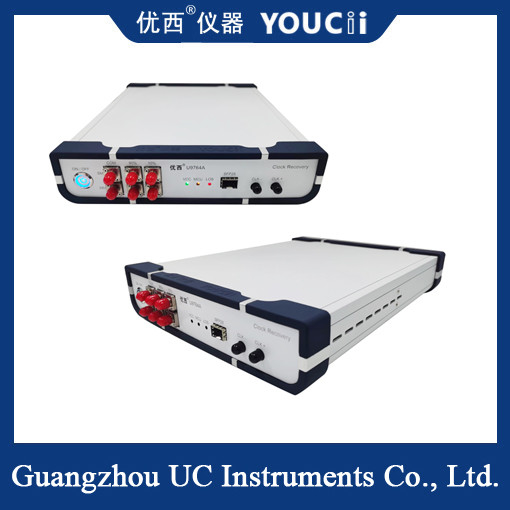

De 100 Gbps multi-divisie CDR levert een klokherstellingssignaal

De 100 Gbps Multi-division CDR levert een klokherstellingssignaal

Technische indicatoren
Datasnelheid: Ondersteunt klokherstel van 25 tot 28 Gbps, en dekt de multi-channel testvereisten van 100 Gbps.

Interfacetype: SFP28 optische poort wordt gebruikt, compatibel met single-mode/multi-mode optische vezels, en compatibel met connectoren zoals FC-PC.

Gevoeligheid: De OMA-gevoeligheid is minder dan -8 DBM (multimode) en -13 DBM (single-mode), wat een stabiele werking bij laag optisch vermogen garandeert.

Klokjitter: De uitgaande klokjitter is minder dan 200 fs (zoals bij 53,125 GBd), wat de nauwkeurigheid van hogesnelheidssignaaltests garandeert.

Frequentiedelingsverhouding: Ondersteunt frequentiedelingsverhoudingen zoals 1/2, 1/4, 1/8, 1/16 en 1/32, en past zich flexibel aan verschillende testscenario's aan.

Toepassingsscenario's
Testen van optische netwerkapparatuur: Het wordt gebruikt voor onderzoek en ontwikkeling en productietests van 100G/400G optische modules en TOSA/ROSA componenten om signaalintegriteit en oogdiagramkwaliteit te verifiëren.

Hogesnelheid seriële bus testen: Ondersteunt klokherstel voor interfaces zoals PCIe en SATA om de synchronisatie van gegevensoverdracht te garanderen.

Testen van langeafstandstransmissie: Bij de optische vezeltransmissietest variërend van vijf kilometer tot tien kilometer, wordt het probleem opgelost van jitteraccumulatie veroorzaakt door verschillende bronnen van de bitfoutmeterklok en optische signalen.

Multi-channel optische apparaattests: Door middel van dual-channel of multi-channel klokherstel wordt parallel testen van meerdere optische signalen bereikt om de efficiëntie te verhogen.
