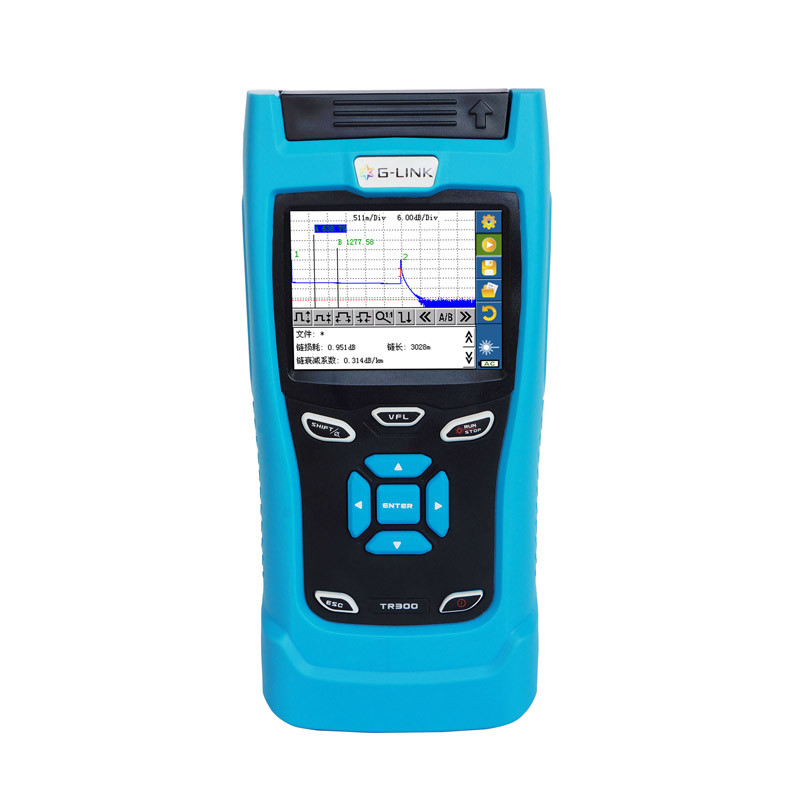

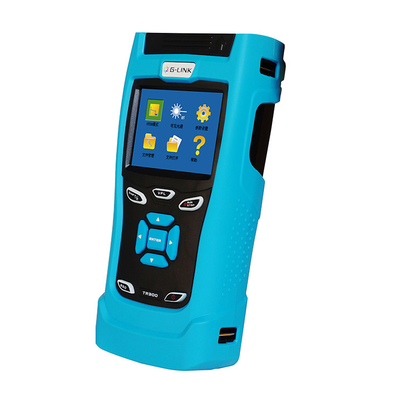

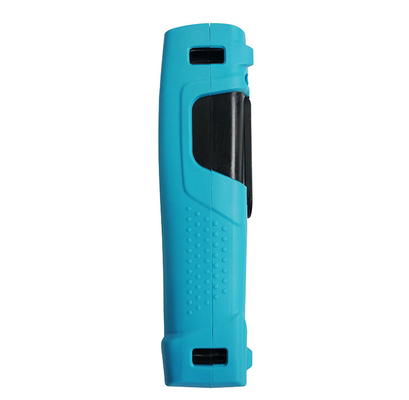

TR306/303 Optische tijdsgebiedreflectometer Breakpoint Tester OTDR
Technieke specificatie:
| Technische specificaties |
|
| Model |
TR306/TR303 |
| Dynamische (± 20 nm) |
32/30 dB |
| De golflengte |
1310/1550 |
| Afbeelding |
3.5 inch TFT, LCD touchscreen |
| Het type lichtbron |
LD |
| Optische interface |
FC/UPC |
| Afstandsbereik ((km) |
0.3/1/3/5/10/30/60/120 |
| De breedte van de puls (n) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Metingstijd |
15s/30s/1min/2min/3min |
| Verminderingsblinde ruimte (2) |
15 m |
10 m |
10 m |
| Gebeurtenissen blinde gebied |
3 m |
1.8m |
1.6m |
| Genoeg nauwkeurigheid |
±(1m+5×10-5×afstand+monsteringsinterval) |
| Gegevensopslag |
> 60000 testcurve |
| Communicatie-interface |
USB |
| Zichtbaar licht |
Waallengte |
- |
- |
650 |
| Uitgangsvermogen |
- |
- |
≥ 3 |
| Testafstand |
- |
- |
3 |
| Toets van het communicatielicht |
- Nee. |
- Jawel. |
- Jawel. |
Inleiding tot het product:
1, Single mode: 1310/1550 nm.
2, Dynamisch bereik: 30/28dB (kan ongeveer 80 km glasvezellijn testen).
3, Automatische meetmodus: 1310/1550 nm dubbele golflengte kan tegelijkertijd worden getest.
4Automatische naamgeving en automatische opslag van meetbestanden worden gerealiseerd, waardoor de werking van de operatoren wordt vereenvoudigd.
5. Trace fixation function mode voor vergelijking met referentiegolfvorm: gebruikers kunnen deze functie gebruiken om een spoor te fixeren en een ander spoor onder realtime of gemiddelde meting op hetzelfde scherm weer te geven.Het resulterende sjabloon is nuttig voor installatie van meerkernvezels of voor het controleren van verouderde vezels in een geïnstalleerd glasvezelnetwerk.
6. Multi-wavelength analysis" functie modus voor multi-trace vergelijking: In de "multi-wavelength analysis" modus kan de vergelijkingsweergave en analyse functie van elk trace bestand worden gerealiseerd.
7, TR600 korte gebeurtenis blind gebied kan worden gebruikt om het optische kabel installatie proces van het kantoor of de klant twee aangrenzende gebeurtenissen te meten.
8, het ideale authenticatie- en probleemoplossingsinstrument voor LAN/WAN/FTTx, kan FTTx online testen en de splitter- en optische vezel-einde identificeren.
9, Geoptimaliseerd ontwerp van de voedingsbron: ingebouwde lithiumbatterie met een groot vermogen, stand-bytijd van meer dan 10 uur.
10, Bellcore-bestandsformaat (.SOR), meer dan 10000 trace-opslag.
11. Geslaagd CE, FCC, IS09001 certificering
12, Communicatielichtdetectie: kan het testinstrument en de communicatieapparatuur effectief beschermen.
13, Detectie van de verbindingsstatus: tijdig inzicht in de verbindingsstatus van de verbindingskop, zodat de operator in de beste omgeving kan meten.
14, Flexible meetmodusschakelaar: realtime meetmodus en gemiddelde meetmodus kunnen worden ingeschakeld door middel van een snelkoppeling.
