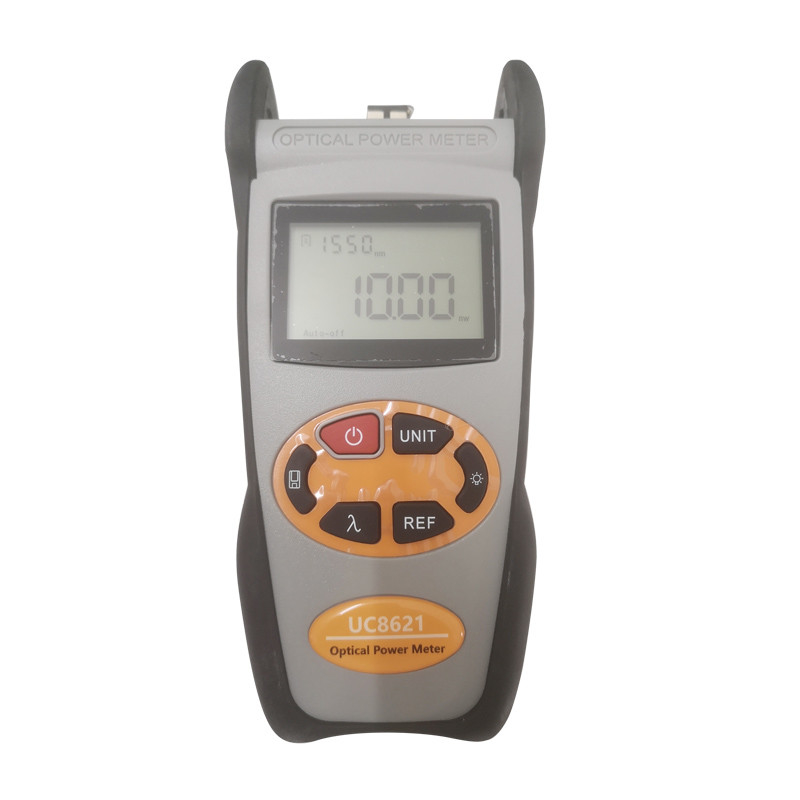

De volledig operationele Handbediende Optische Hoge Macht van de Machtsmeter -50~+26dBm

• Functies en Eigenschappen

• Optische machtstest
• Identificatie & omschakeling van de golf de de identiteitskaart-Autogolflengte
• Frequentieidentiteitskaart -Autofrequentieidentificatie
• 1000 verslagenopslag of download via USB-kabel
• USB-communicatie haven voor bewaarde testende verslagendownload
• Het niveau van de verwijzingsmacht kan opstelling zijn en opgeslagen
• Gebruiker zelf-kalibreert functie
• Auto-van functie

Specificaties

Opmerking: Is de batterij werkende tijd gebaseerd op de voorwaarde van de macht van backlight. Als macht op backlight onophoudelijk,

de verrichtingstijd zal korter zijn.

Handboek van de functie

(het 1) Scherm

Toon de gegevens en de instrument het werk wijze.

(2) machtssleutel

ON/OFF het instrument

Machtsbesparing die plaatsen: de eenheid zal na 15 minuten automatisch nutteloze tijd afsluiten, wat in de voorwaarde van batterijvoeding of AC voeding. Kies eens dit het plaatsen, „auto-van“ op de linkerbodem van het scherm zal tonen. Deze machtsbesparing is het gebrek die, zodra open de machtsmeter, zal binnengaan in deze wijze plaatsen. Korte pers de machtssleutel aan van de autowijze van de machtsbesparing.

(3) de sleutel van de eenheidsschakelaar

Duw op deze sleutel aan schakelaar tussen de absolute meting (dBm) en relatieve meting (dB) en xW van de optische macht.

mw, dBm omzetting: logboek 10 (mw) = (dBm)

(4) ref die plaatsen:

Om de huidige machtswaarde als de referentiewaarde op te slaan die op het hoogste recht van het LCD scherm zal worden getoond, tegelijkertijd toont „Ref“ ook op de juiste bovenkant. Het zal de huidige macht met de verwijzingsmacht vergelijken en zal de relatieve machtswaarde in dB tonen.

(5) het sparen/gegeven-Weergeven sleutel.

De gegeven-besparing, OPM kan opslaand niet minder dan 1000 gegevens. De pers, zal het scherm de gegevens tonen die Nr bewaren, het opslaan van de gegevens tippen, doubel pers bevestigt de besparing.

(6) backlightcontrole: Open of draai van backlight.

(7) de golflengteselectie/de Golflengte identificeert zich

Korte pers deze sleutel om de golflengte te schakelen en het te tonen op de bovenkant verlaten van

LCD het scherm, 1310nm is de standaardgolflengte

5.Operation instructie

5.1 inschakelen /OFF

Neem eerst en vooral de batterij op of PSU, heeft geen laser binnen, om het meetapparaat drukken te openen.

Wanneer het meetapparaat reserve is, duw op sleutel kan annuleren of choos auto-van functie. Als auto-van fucniton zijn choosen, „auto-van“ op de linkerbodem van het scherm zal tonen. Op „auto-van“ status, zal OPM 10 minuten automatisch uitzetten.

Als u OPM wilt uitzetten, druk ongeveer 2 seconden.

5.2 meting van de Outputmacht

5.2.1 stijg stofglb op, verbinden aan het flardkoord. Gelieve te bevestigen de schakelaar en de metalen kap van de flardkoorden maakt schoon.

5.2.2 zet OPM aan.

5.2.3 selecteer de golflengte. De korte pers, selecteert de gekalibreerde golflengte, opmerkt dat de geselecteerde golflengte hetzelfde met de laser brongolflengte moet zijn.

5.2.3 eenheidsschakelaar. Pers tussen de absolute meting (dBm) en relatieve meting (dB) en xW van de optische macht te schakelen.

5.2.4 relatieve waardemeting. Elke golflengte kan de Ref-waarde plaatsen, drukken, de huidige waarde plaatsen als ref-waarde, en automatisch de relatieve waarde uit berekenen.

5.3 gegevens - verwerking. Dit type OPM heeft het geheugen van de 1000 gegevensbesparing. Wanneer de behoefte sparen, drukknop , bij de juiste bovenkant van het scherm het Aantal van de gegevensbesparing zal tonen. Dan onderdruk knoop, bevestigen besparing, de Geen besparing zal verdwijnen bij de juiste bovenkant van het scherm. Hoe te om de gegevens over te brengen naar PC en mening of de gegevens te schrappen gelieve te verwijzen naar CD.

5.4 golflengte Automatische Identificatie. Druk de knoop van OPM tot verschijnen „-Au „bij de juiste bovenkant van het scherm; Druk de knoop van OLS, en kan dan relieaze deze functie.

5.5 frequentieopsporing. OPM kan de frequentie van OLS testen. Als OLS-de outputfrequenties van 270Hz, 1KHz, 2KHz dienovereenkomstig, OPM de frequentie zullen ontdekken en het op het hogere recht van LCD automatisch zullen tonen.

5.6 gebruiker-zelfkaliberbepaling.

Gelieve te verwijzen naar CD.

Algemeen Onderhoud

6.1 houd altijd de schakelaarhavens van uw machtsmeter zijn schoon.

6.2 gebruik geen slechte kwaliteit de de optische vezelschakelaars/adapters, anders, het de interface van detector zullen beschadigen die zeer de prestaties van de eenheid zal beïnvloeden.

6.3 probeer om slechts de geleverde adapter te gebruiken.

6.4 zodra niet in gebruik, ervoor zorg wordt stofdicht GLB geplaatst behoorlijk over de optische havens.

6.5 zorgvuldig stop in/out voor vezelschakelaars/adapters om krassen op de haven van de machtsmeter te vermijden.

6.6 houd het regelmatige schoonmaken op optische haven van machtsmeter, tevreden schoon met katoenen geleverde zwabbers behoorlijk gebruikend alcohol.

Het oplossen van problemen

8.Change batterij

Als u vindt is de batterij zwak terwijl het in werking stellen van het, tevreden onmiddellijk draai de eenheid weg en verandert een nieuwe batterij.
