4Ch veranderlijke Optische Demper met het Verlies ≤1.5dB van de Vermogenssturingstoevoeging

UC8734 4 kanaal optisch bestuurde optische demper

De Beschrijving van de productinterface

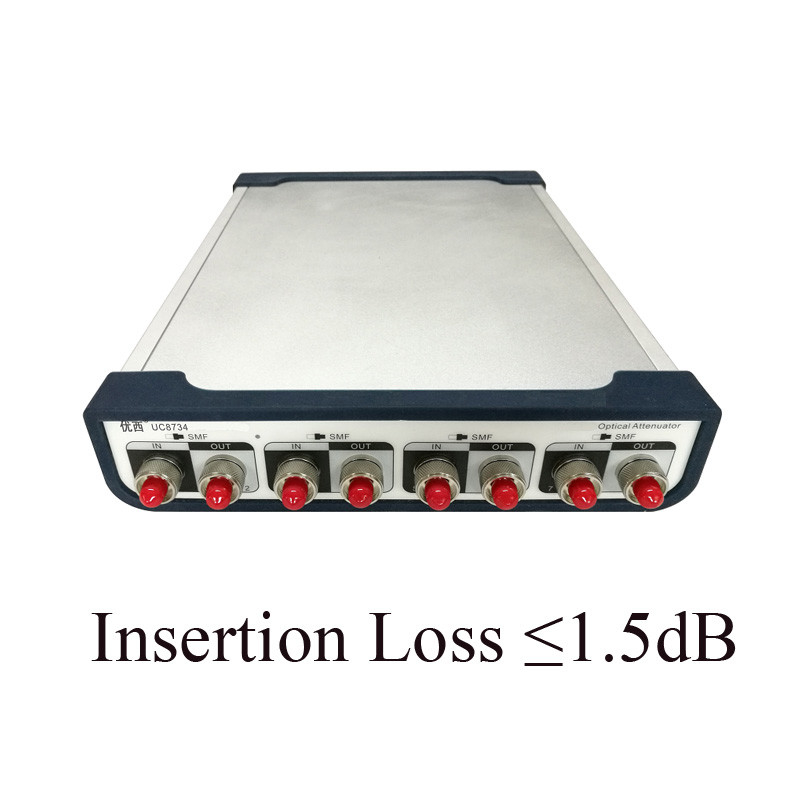

De voorzijde van het instrument

                                        UC8734 is 4 kanaliseert single-mode optische demper

„IN“ is de lichtbroninham, en „UIT“ is de lichtbronafzet.

Bij de rug van het instrument

Ac Voedingvereisten

   Het instrument voldoet aan overvoltageklasse II verordeningen. Het werkende voltage is het voltage van 100 ~240V AC, frequentiegebied 48-66Hz, die voltage 115V in werking stellen wanneer, de maximumconsumptiestroom 230mA is; Werkend voltage 230V, het meest
De maximumconsumptiestroom is 120mA.

Het machtskoord

    Volgens internationale veiligheidsnorm, is het instrument uitgerust met een koord van de 3 kernmacht dat aan nationale normen voldoet. Verbind slechts de Stop van het machtskoord met een machtsafzet aan grondbescherming.

Machtsindicator

   De lichten van de machtsindicator omhoog wanneer het instrument ingeschakeld is.

Communicatie Interfacebeschrijving

   Er zijn twee communicatie havens op het achterpaneel van het instrument, namelijk USB-interface en RS232-interface.

De USB-interface

   USB-de interface is een standaardinterface van het 4 kernb, die met het instrument en PC kan worden verbonden, en het instrument kan door controlesoftware worden gecontroleerd.

RS232 seriële poort

  De seriële poortparameters van het instrument worden geplaatst aan een vaste waarde. De Montages van de seriële poortparameter van de computer moeten de Montages van de instrumentenparameter aanpassen.

Vaste parameters:
Baudrate: 115.200
Aantal cijfers: 8
Controle: Niets
Eindeaantal: 1

RS232 interface

De LAN interface

                                            Het werk wijze: UDP-Serverwijze

Optische output/ingevoerde interface

   De interface van de optische vezelschakelaar voor de output van het lasersignaal. Selecteer de schakelaars van FC/PC of FC/APC-en vezeltypes van SMF of MMF-volgens de etiketinstructies.

Synchrone outputafzet

   SMA-schakelaar. Wanneer de lichtbronmodule aftast, de synchrone output van de outputafzet een signaal van de trekkerimpuls.

Producteigenschappen:

   De optische vermindering en de optische machtsoutput kunnen snel en nauwkeurig worden geplaatst, en de stabilisatietijd van optische vermogenssturing is Mej. minder dan 100.
De demper met meerdere kanalen wordt tegelijkertijd geplaatst, worden de veelvoudige havens tegelijkertijd gemeten, besparend heel wat metingstijd;
De ingebouwde meter van de hoge precisie optische macht verzekert de stabiliteit en de nauwkeurigheid van macht controle;
Eenvoudige verrichting, intuïtief graphical user interface, gegevensvoorproef met meerdere kanalen tegelijkertijd, teststatus in een oogopslag;
Kleine grootte, compacte structuur. De veelvoudige apparaten kunnen voor het draperen gebruik worden aangepast om het aantal kanalen uit te breiden.
