1 kanaal Veranderlijke Optische Demper en Waaier +5 ~ -70dBm van de Machtsmeter

1/2-kanaal Optische Demper en Machtsmeterwaaier +5 ~ -70dBm

UC8752-2-kanaal Optische Demper en Machtsmeter

Producteigenschappen:

   De optische vermindering en de optische machtsoutput kunnen snel en nauwkeurig worden geplaatst, en de stabilisatietijd van optische vermogenssturing is Mej. minder dan 100.
De demper met meerdere kanalen wordt tegelijkertijd geplaatst, worden de veelvoudige havens tegelijkertijd gemeten, besparend heel wat metingstijd;

   De ingebouwde meter van de hoge precisie optische macht verzekert de stabiliteit en de nauwkeurigheid van macht controle; Eenvoudige verrichting, intuïtief graphical user interface, gegevensvoorproef met meerdere kanalen tegelijkertijd, teststatus in een oogopslag;

De Beschrijving van de productinterface

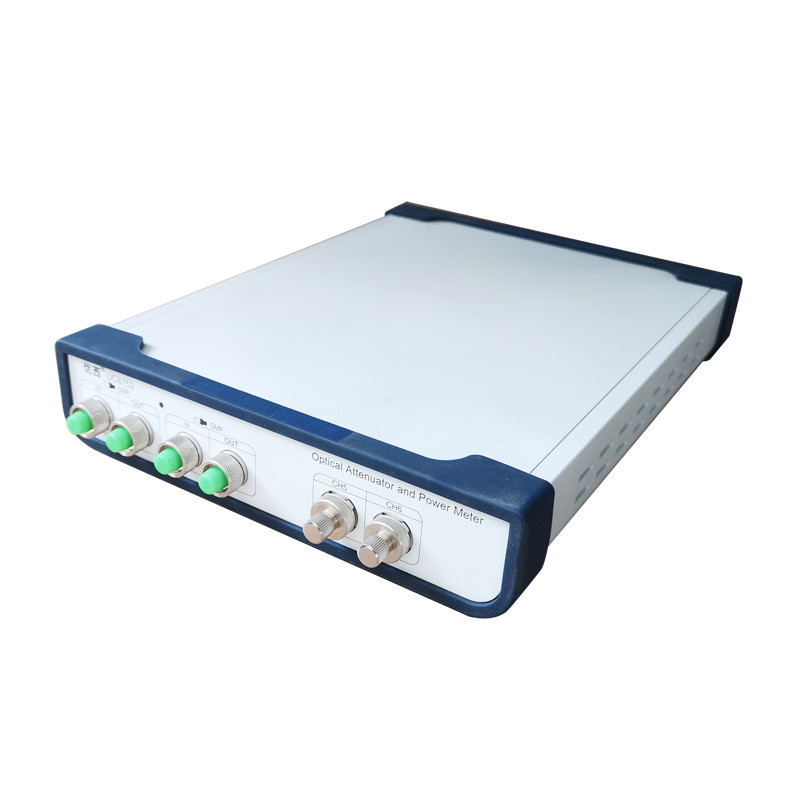

De voorzijde van het instrument

Nota: CH1-CH2 en ch3-ch4 is optische dempers, zijn CH5 en CH6 machtsmeters

Bij de rug van het instrument

De voedingvereisten
UC8752 voldoet aan overdrukklasse II verordeningen. Het werkende voltage is het voltage van 100~ 240V AC, frequentiegebied 48-66Hz, die voltage in werking stellen bij 115V, is de maximumconsumptiestroom 230mA; Het werkende voltage 230V, de maximumconsumptiestroom is 120mA.

Machtsindicator
De lichten van de machtsindicator omhoog wanneer het instrument ingeschakeld is.

Communicatie Interfacebeschrijving
Het optische langzaam verdwijnen van UC8752 en optische de machtsmeter hebben twee communicatie havens op het achterpaneel, die USB-poorten en USB-poortenrs232 interface zijn.

De USB-interface
De USB-interface is een standaardinterface van het 4 kernb, die met UC8752 en PC kan worden verbonden, en het instrument kan door controlesoftware worden gecontroleerd.

RS232 de definitie van de interfacespeld

RS232 wordt verbonden met de kabel

Definitie van schakelaarspeld van RS232-verbindingskabel:
