4Ch of de Veranderlijke Optische Demper van 8CH met facultatief Met meerdere kanalen

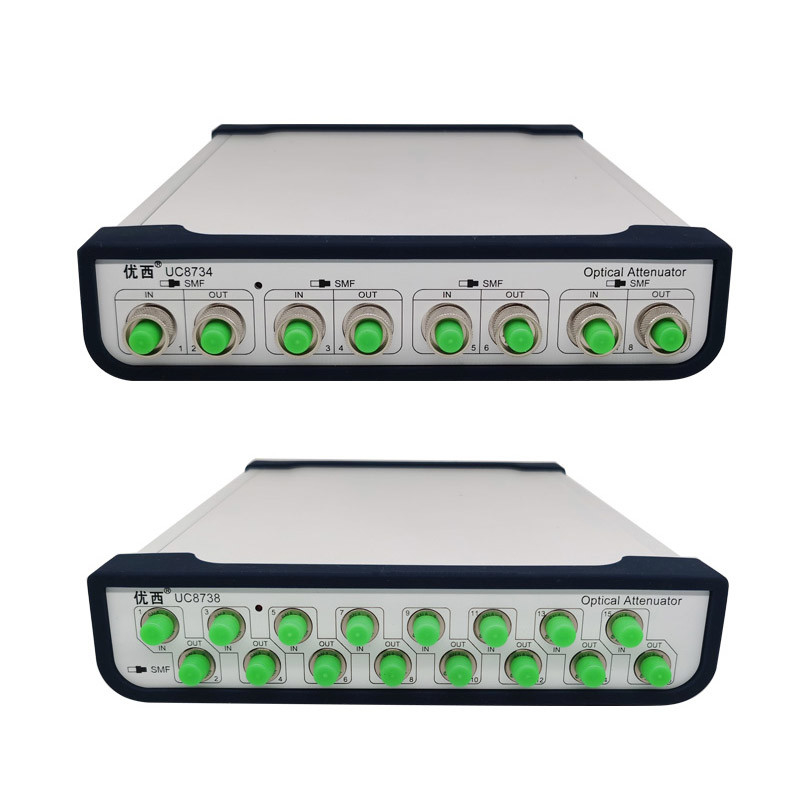

UC8734/8 4/8 kanaal optisch bestuurde optische demper
Specificatie
| Model # |
UC8734 |
UC8738 |
| Demperwaaier |
0~40 dB |
| Kaliberbepalingsgolflengte |
1270 / 1286/1290/1295/1300/1305/
1310 / 1330/1510/1530/1550/1570 NM
|
| Toevoegingsverlies |
≤1.5 dB |
| Vezeltype |
9/125 um enige wijze |
| Schakelaartype |
FC/UPC schakelaar |
| Verminderingsnauwkeurigheid |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB met vermogenssturing)
|
| Herhaalbaarheid |
≤ ±0.02 dB |
| Het het gemiddelde nemen van van tijd van monitorpm |
1~1000ms |
| Regelende Tijd |
100ms |
| De Snelheid van de verminderingsovergang |
0,1 ~ 50 dB/s |
| Terugkeerverlies |
> 45 dB |
| Maximum veilige inputmacht |
+20dBm |
| Communicatie Interface |
RS232, USB, RJ45-Controle door PC |
| Recalibration Periode |
2 jaar |
| Verrichtingstemperatuur |
0~ +40℃ |
| Opslagtemperatuur |
-30~+80℃ |
| Macht |
100~240 V |
| Afmetingen |
235mm W, 55 mm H, 320 mm D |
| Gewicht |
3,0 kg |
Ac Voedingvereisten
Het instrument voldoet aan overvoltageklasse II verordeningen. Het werkende voltage is het voltage van 100 ~240V AC, frequentiegebied 48-66Hz, die voltage 115V in werking stellen wanneer, de maximumconsumptiestroom 230mA is; Werkend voltage 230V, het meest
De maximumconsumptiestroom is 120mA.
Het machtskoord
Volgens internationale veiligheidsnorm, is het instrument uitgerust met een koord van de 3 kernmacht dat aan nationale normen voldoet. Verbind slechts de Stop van het machtskoord met een machtsafzet aan grondbescherming.
Machtsindicator
De lichten van de machtsindicator omhoog wanneer het instrument ingeschakeld is.
Communicatie Interfacebeschrijving
Er zijn twee communicatie havens op het achterpaneel van het instrument, namelijk USB-interface en RS232-interface.
De USB-interface
USB-de interface is een standaardinterface van het 4 kernb, die met het instrument en PC kan worden verbonden, en het instrument kan door controlesoftware worden gecontroleerd.
RS232 seriële poort
De seriële poortparameters van het instrument worden geplaatst aan een vaste waarde. De Montages van de seriële poortparameter van de computer moeten de Montages van de instrumentenparameter aanpassen.
Vaste parameters:
Baudrate: 115.200
Aantal cijfers: 8
Controle: Niets
Eindeaantal: 1
RS232 interface
De LAN interface
Het werk wijze: UDP-Serverwijze
Optische output/ingevoerde interface
De interface van de optische vezelschakelaar voor de output van het lasersignaal. Selecteer de schakelaars van FC/PC of FC/APC-en vezeltypes van SMF of MMF-volgens de etiketinstructies.
Synchrone outputafzet
SMA-schakelaar. Wanneer de lichtbronmodule aftast, de synchrone output van de outputafzet een signaal van de trekkerimpuls.
Producteigenschappen:
De optische vermindering en de optische machtsoutput kunnen snel en nauwkeurig worden geplaatst, en de stabilisatietijd van optische vermogenssturing is Mej. minder dan 100.
De demper met meerdere kanalen wordt tegelijkertijd geplaatst, worden de veelvoudige havens tegelijkertijd gemeten, besparend heel wat metingstijd;
De ingebouwde meter van de hoge precisie optische macht verzekert de stabiliteit en de nauwkeurigheid van macht controle;
Eenvoudige verrichting, intuïtief graphical user interface, gegevensvoorproef met meerdere kanalen tegelijkertijd, teststatus in een oogopslag;
Kleine grootte, compacte structuur. De veelvoudige apparaten kunnen voor het draperen gebruik worden aangepast om het aantal kanalen uit te breiden.
