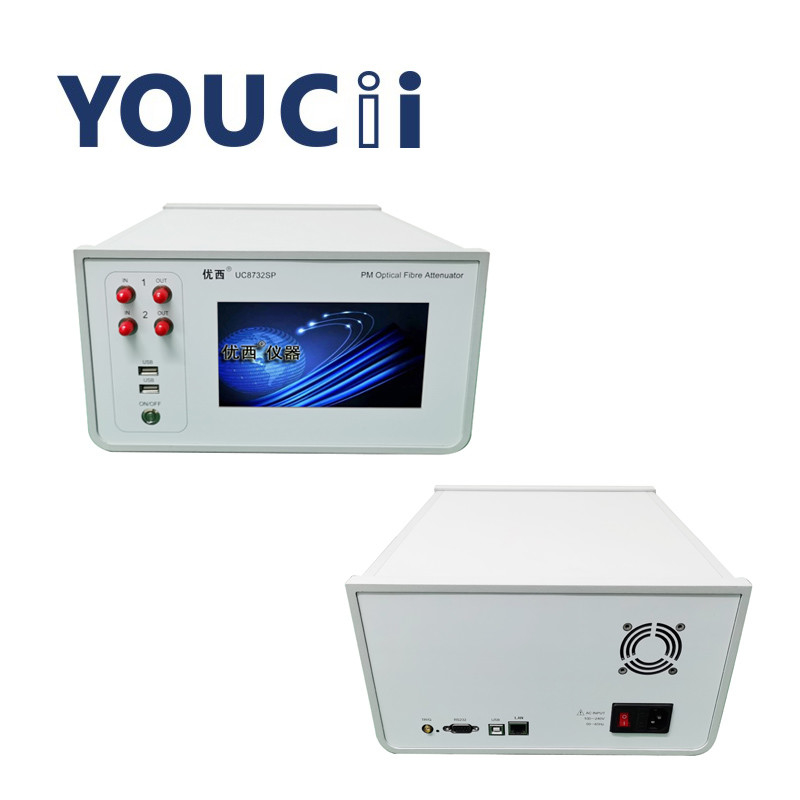

Dual-channel optische attenuator met attenuatorbereik 0~45 DB
Een optische verzwakker is een zeer belangrijk passief glasvezelapparaat dat de energie van het optische signaal kan verzwakken volgens de eisen van de gebruiker.Het wordt vaak gebruikt om de optische vermogen te absorberen of te reflecterenIn het verleden werden optische attenuatoren op grote schaal gebruikt op het gebied van optische communicatie, wat de gebruikers gemak biedt.
Specificatie
| Model # |
UC8732SP |
| Verminderingsbereik |
0 tot 45 dB |
| Operatiegolflengte |
1550 ± 5 nm |
| Invoegingsverlies |
≤1,8 dB |
| Vlakken |
8/125 um PMF |
| Type aansluiting |
FC/APC-connector |
| Verminderingsnauwkeurigheid |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB met stroomregeling)
|
| Herhaalbaarheid |
≤ ± 0,02 dB |
| Gemiddelde tijd van monitor PM |
1 tot 1000 ms |
| Tijd van afwikkeling |
100 ms |
| Verminderingsovergangssnelheid |
0.1 ~ 50 dB/s |
| Terugkeerverlies |
> 50 dB |
| Maximaal veilig invoervermogen |
+20 dBm |
| Touchscreengrootte |
7" |
| Communicatie-interface |
RS232, USB, RJ45 |
| Recalibratieperiode |
2 jaar |
| Operatietemperatuur |
0 ̊ +40°C |
| Bergingstemperatuur |
-30 ̊+80°C |
| Kracht |
100 tot 240 V |
| Afmetingen |
280 mm W, 140 mm H, 320 mm D |
| Gewicht |
40,0 kg |
Toepassingen
Test van actieve optische module/toestel:
In de meerkanaals foutmeting van de optische transceivermodule wordt parallelle gegevensmeting gerealiseerd.
Bij de sensitiviteitsmeting van de optische ontvangmodule wordt de parallelle snelle en nauwkeurige optische stroominvoer verstrekt.
100 ms optische krachtcontrole stabilisatietijd, verbetert de testefficiëntie sterk.
Optische communicatienetwerkintegratieproef:
Bij de integratie van optische communicatienetwerken worden de netwerktransmissieprestaties en de netwerkbeheersfunctie getest.
Kenmerken
Optische verzwakking en optische vermogen kunnen snel en nauwkeurig worden ingesteld en de stabilisatietijd van optische vermogensturing is minder dan 100 ms.
De multi-kanaal attenuator wordt tegelijkertijd ingesteld, meerdere poorten worden tegelijkertijd gemeten, waardoor veel meettijd wordt bespaard;
Een ingebouwde hoge-precisie optische stroommeter zorgt voor de stabiliteit en nauwkeurigheid van de stroombewaking;
Eenvoudige bediening, intuïtieve grafische gebruikersinterface, gelijktijdig meerkanaalgegevenspreview, teststatus in één oogopslag;
Gebaseerd op Windows-platform, gemakkelijk te gebruiken en te bedienen.
De vereisten voor de stroomvoorziening
De UC8732SP voldoet aan de voorschriften inzake overspanning van niveau II. De bedrijfsspanning is 100 ~ 240 V wisselspanning, het frequentiebereik 48 ~ 66 Hz, de bedrijfsspanning 115 V,de maximale verbruiksstroom is 230 mA; Wanneer de werkspanning 230 V is, is de maximale verbruiksstroom 120 mA.
USB-poort
De USB-interface is een standaard 4-kern B-type interface, die kan worden aangesloten op UC8732SP en PC, en het instrument kan worden bestuurd door monitoringsoftware.
USB-aansluitkabel
De lengte van de USB-kabel mag niet hoger zijn dan 5 m. Anders kan alleen een externe USB-verlengtoestel worden gebruikt.
RS232-seriepoort
De seriepoortparameters van het apparaat zijn ingesteld op een vaste waarde.
RS232-interface pin definitie
