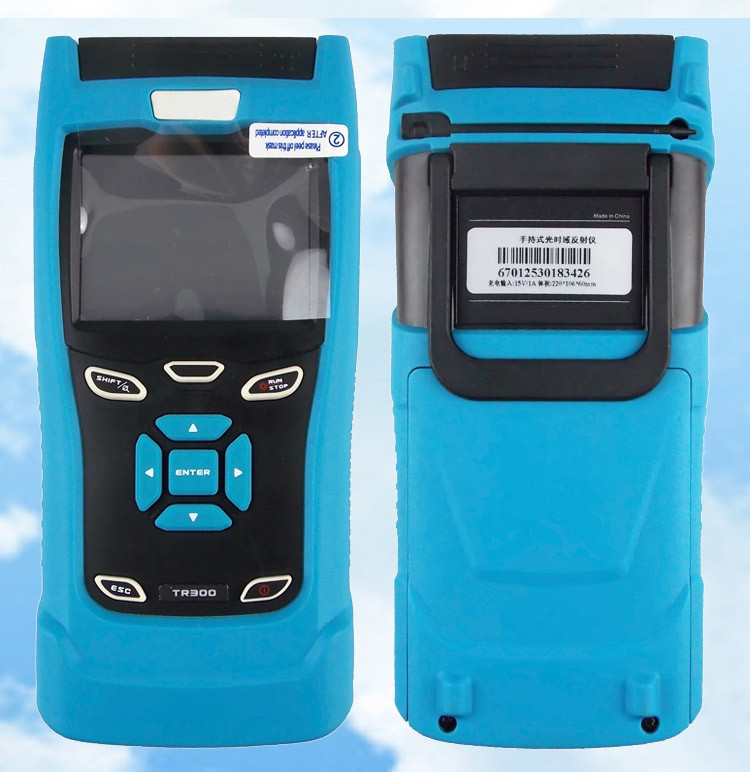

TR306/303 optische tijddomeinreflectometer breekpunttester OTDR
Product Introductie:
1, enkele modus: 1310/1550 nm.
2, Dynamisch bereik: 30/28dB (kan ongeveer 80 km optische vezellijn testen).
3, Automatische meetmodus: 1310/1550 nm dubbele golflengte kan tegelijkertijd worden getest.
4. Automatische naamgeving en automatische opslag van meetbestanden wordt gerealiseerd, wat de bediening van operators vereenvoudigt.
5. Trace fixatiefunctiemodus voor vergelijking met referentiegolfvorm: gebruikers kunnen deze functie gebruiken om een trace vast te leggen en een ander trace weer te geven onder real-time of gemiddelde meting op hetzelfde scherm.De resulterende sjabloon is handig voor multi-core glasvezelinstallatie of voor het controleren van verouderde vezels in een geïnstalleerd glasvezelnetwerk.
6. Functiemodus "Multigolflengteanalyse" voor vergelijking van meerdere sporen: In de modus "Multigolflengteanalyse" kan de vergelijkingsweergave en analysefunctie van elk sporenbestand worden gerealiseerd.
7, TR600 short event blind area kan worden gebruikt om het installatieproces van de optische kabel van het kantoor of de klant twee aangrenzende evenementen te meten.Event blind gebied kan 1,5 meter bereiken.
8, de ideale LAN / WAN / FTTx-authenticatie- en probleemoplossingstool, kan FTTx online testen bieden en kan de splitter en het optische vezeluiteinde identificeren.
9, Geoptimaliseerd ontwerp van de voeding: ingebouwde lithium-oplaadbare batterij met grote capaciteit, standby-tijd meer dan 10 uur.
10, Bellcore-bestandsindeling (.SOR), meer dan 10.000 sporenopslag.
11. Doorgegeven CE, FCC, IS09001-certificering
12, communicatielichtdetectie: kan het testinstrument en de communicatieapparatuur effectief beschermen.
13, Verbindingsstatusdetectie: begrijp tijdig de verbindingsstatus van de verbindingskop, zodat de operator in de beste omgeving kan meten.
14, Flexibele meetmodusschakelaar: real-time meetmodus en gemiddelde meetmodus kunnen worden geschakeld door sneltoetsbediening.
Technische specificatie:
| Technische specificaties |
|
| Model |
TR306/TR303 |
| Dynamisch (±20nm) |
32/30dB |
| De golflengte |
1310/1550 |
| Weergave |
3,5-inch TFT, LCD-aanraakscherm |
| Het type lichtbron |
ld |
| Optische interface |
FC/UPC |
| Afstandswaaier (km) |
0,3/1/3/5/10/30/60/120 |
| De pulsbreedte(ns) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Meet tijd |
15s/30s/1min/2min/3min |
| Demping blinde zone(2) |
15m |
10m |
10m |
| Gebeurtenissen blind gebied |
3m |
1.8m |
1.6m |
| Variërende nauwkeurigheid |
±(1m+5×10-5×afstand+bemonsteringsinterval) |
| Data opslag |
>60000 testkromme |
| Communicatie-interface |
USB |
| Zichtbaar licht |
Golflengte |
- |
- |
650 |
| Uitgangsvermogen |
- |
- |
≥-3 |
| Afstand testen |
- |
- |
3 |
| Communicatie lichttest |
NEE |
JA |
JA |
