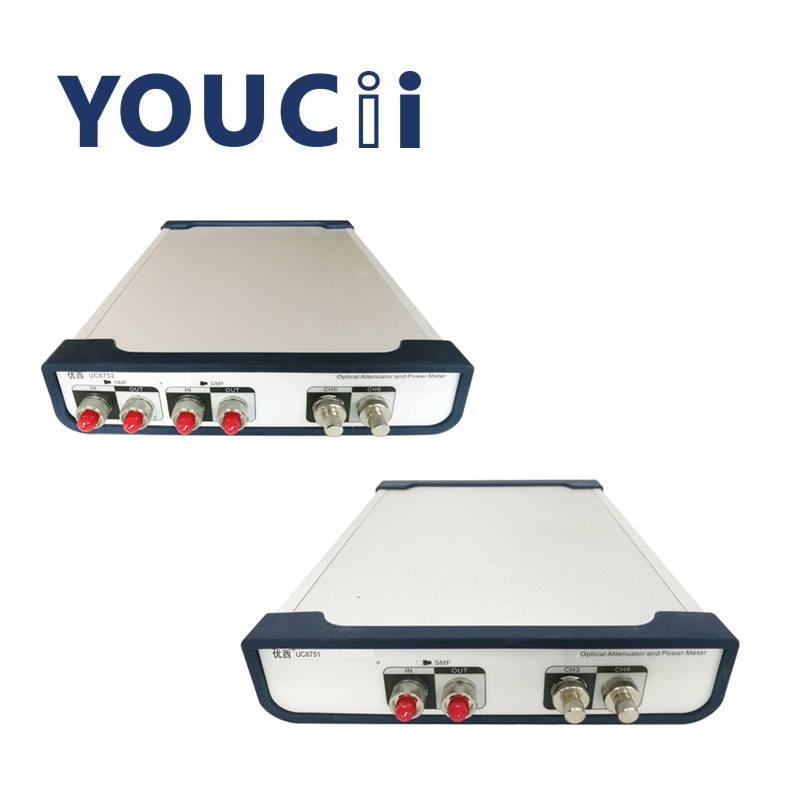

1/2 van de de Machtsmeter van de Kanaaldemper Optische de Verminderingswaaier 0~45dB
Toepassingen
Het optische Zendontvanger Testen
In de foutenmeting met meerdere kanalen van optische zendontvangermodule, wordt de parallelle gegevensmeting gerealiseerd;
In de gevoeligheidsmeting van de optische ontvangende module, wordt een parallelle, snelle en nauwkeurige optische machtsinput verstrekt;
Optische tijd 100 van de vermogenssturingsstabiliteit Mej., verbetert zeer testefficiency.
Geïntegreerde test van optisch netwerk
Wanneer het integreren en het testen netwerkapparatuur om de prestaties van de netwerktransmissie en netwerkbeheer te testen.
Eigenschappen
Snel, nauwkeurige montages van vermindering en optische macht, Vastgestelde tijd: Mej. 100
Gebouwd in high-precision OPM verzekert de stabiliteit en de nauwkeurigheid.
Eenvoudig en intuïtief graphical user interface, gegevensvoorproef met meerdere kanalen, teststatus in een oogopslag.
Specificatie
| Model # |
UC8751/UC8752 |
| Verrichtingswijze |
Verminderings Plaatsende wijze |
Macht het Plaatsen wijze |
| Waaier |
0~45 dB |
+5 ~ -70dBm |
| Resolutie |
0,01 dB |
0,001 dB |
| Herhaalbaarheid |
±0.02 dB (0 ~ 20 dB)
±0.05 dB (20~40 dB)
|
±0.02 dB |
| Kaliberbepalingsgolflengte |
1270 / 1310/1490 /1550 /1610 NM |
| Vezeltype |
9/125 um enige wijze |
SMF en MMF |
| Schakelaartype |
FC/UPC schakelaar |
FC/SC/LC optie |
| Toevoegingsverlies |
≤1.2 dB |
|
| Nauwkeurigheid (door Optische Macht die controleren) |
± 0,02 dB (0 ~ 20 dB)
±0.05 dB (20~40 dB)
|
±0.02 dB |
| Het het gemiddelde nemen van van tijd van monitorpm |
2 Mej. ~ 1 s |
| Regelende Tijd |
100ms |
|
| De Snelheid van de verminderingsovergang |
0,1 ~ 50 dB/s |
|
| Terugkeerverlies |
> 45 dB |
|
| Maximum veilige inputmacht |
+20dBm |
+5dBm |
| Recalibration Periode |
2 jaar |
| Verrichtingstemperatuur |
0~ +40℃ |
| Opslagtemperatuur |
-30~+80℃ |
| Macht |
100~240 V |
| Afmetingen |
235mm W, 55mm H, 320 mm D |
| Gewicht |
3,0 kg |
Ac Voedingvereisten
Het instrument voldoet aan overvoltageklasse II verordeningen. Het werkende voltage is het voltage van 100 ~240V AC, frequentiegebied 48-66Hz, die voltage 115V in werking stellen wanneer, de maximumconsumptiestroom 230mA is; Werkend voltage 230V, het meest
De maximumconsumptiestroom is 120mA.
Het machtskoord
Volgens internationale veiligheidsnorm, is het instrument uitgerust met een koord van de 3 kernmacht dat aan nationale normen voldoet. Verbind slechts de Stop van het machtskoord met een machtsafzet aan grondbescherming.
Machtsindicator
De lichten van de machtsindicator omhoog wanneer het instrument ingeschakeld is.
Communicatie Interfacebeschrijving
Er zijn twee communicatie havens op het achterpaneel van het instrument, namelijk USB-interface en RS232-interface.
De USB-interface
USB-de interface is een standaardinterface van het 4 kernb, die met het instrument en PC kan worden verbonden, en het instrument kan door controlesoftware worden gecontroleerd.
RS232 seriële poort
De seriële poortparameters van het instrument worden geplaatst aan een vaste waarde. De Montages van de seriële poortparameter van de computer moeten de Montages van de instrumentenparameter aanpassen.
Vaste parameters:
Baudrate: 115.200
Aantal cijfers: 8
Controle: Niets
Eindeaantal: 1
RS232 interface
