Productdetails:
|
garantie: | 1 jaar | Verlies van opbrengst: | > 45 dB |
---|---|---|---|
Verminderingsnauwkeurigheid: | ≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB met vermogenssturing) | Type connector: | FC/UPC schakelaar |
Regelende Tijd: | 100 ms | Vermogen: | 100~240 V |
Afmetingen: | 235mm W, 55 mm H, 320 mm D | Het het gemiddelde nemen van van tijd van monitorpm: | 1~1000ms |
Markeren: | 8CH veranderlijke Optische Demper,4Ch veranderlijke Optische Demper |

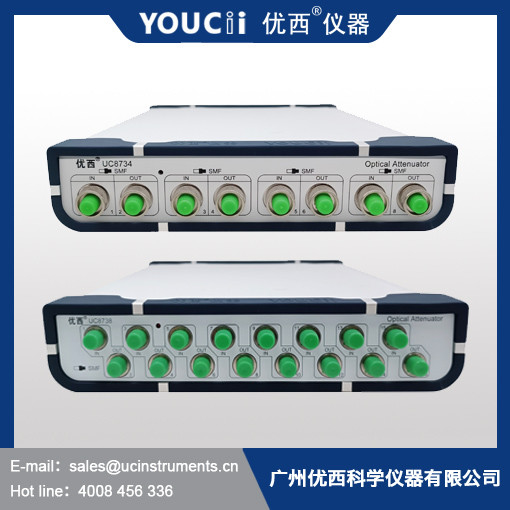

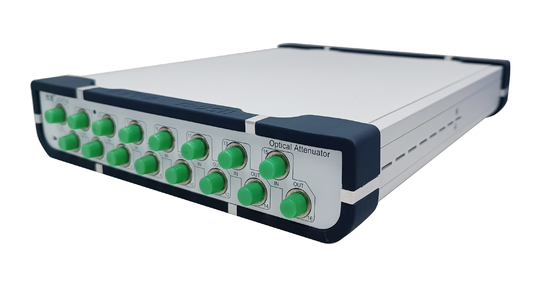

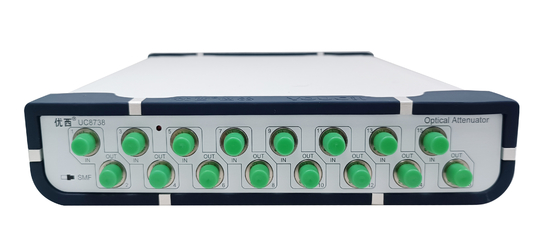

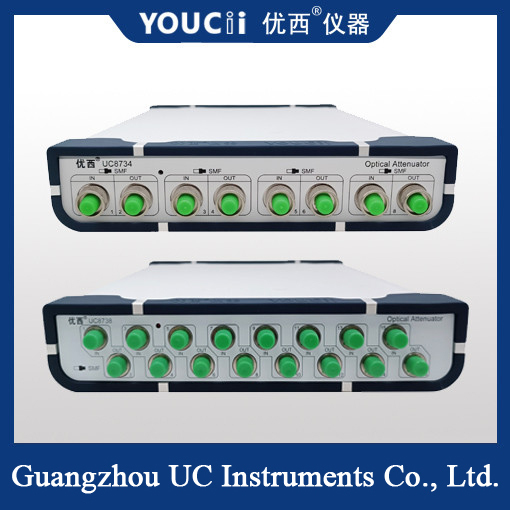

4Ch 8CH Variabele optische attenuator Attenuatie Optische communicatie
Moet worden gebruikt
Test van actieve optische module/optische inrichting:
In de meerkanaals foutmeting van de optische transceivermodule wordt parallelle gegevensmeting gerealiseerd.
In de gevoeligheidsmethode is de optische stroominvoer snel en nauwkeurig in parallel.
Verbeter de testdoeltreffendheid.
Optische communicatienetwerkintegratieproef:
Testvermogen van het netwerk voor de transmissie en netwerkbeheerfuncties bij integratie van optische communicatienetwerken
Productkenmerken:
Optische verzwakking en optische vermogen kunnen snel en nauwkeurig worden ingesteld en de stabilisatietijd van optische vermogensturing is minder dan 100 ms.
De multi-kanaal attenuator wordt tegelijkertijd ingesteld, meerdere poorten worden tegelijkertijd gemeten, waardoor veel meettijd wordt bespaard;
Een ingebouwde hoge-precisie optische stroommeter zorgt voor de stabiliteit en nauwkeurigheid van de stroombewaking;
Eenvoudige bediening, intuïtieve grafische gebruikersinterface, gelijktijdig meerkanaalgegevenspreview, teststatus in één oogopslag;
Kleine afmetingen, compacte structuur. Meerdere apparaten kunnen worden aangepast voor cascading gebruik om het aantal kanalen uit te breiden.
Specificatie
Model # | U8738 | |
Verminderingsbereik | 0 tot 40 dB | |
Kalibratiegolflengte |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 1310/1330/1510/1530/1550/1570 nm |
|
Invoegingsverlies | ≤ 1,5 dB | |
Vlakken | 9/125 um enkel modus | |
Type aansluiting | FC/UPC-connector | |
Verminderingsnauwkeurigheid |
≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB met stroomregeling) |
|
Herhaalbaarheid | ≤ ± 0,02 dB | |
Gemiddelde tijd van monitor PM | 1 tot 1000 ms | |
Tijd van afwikkeling | 100 ms | |
Verminderingsovergangssnelheid | 0.1 ~ 50 dB/s | |
Terugkeerverlies | > 45 dB | |
Maximaal veilig invoervermogen | +20 dBm | |
Communicatie-interface | RS232, USB, RJ45 Beheersing door PC | |
Recalibratieperiode | 2 jaar | |
Operatietemperatuur | 0 ̊ +40°C | |
Bergingstemperatuur | -30 ̊+80°C | |
Kracht | 100 tot 240 V | |
Afmetingen | 235 mm W, 55 mm H, 320 mm D | |
Gewicht | 30,0 kg |
AC-voedingseisen
Het apparaat voldoet aan de voorschriften van de overspanningsklasse II. De werkspanning is 100 ~ 240 V wisselspanning, frequentiebereik 48-66 Hz, werkspanning 115 V Wanneerde maximale verbruiksstroom is 230 mADe werkspanning is 230 V, de hoogste
De maximale verbruiksstroom is 120 mA.
Het stroomkabel.
Volgens de internationale veiligheidsnormen is het apparaat uitgerust met een 3-kernstroomkabel die aan de nationale normen voldoet.Sluit alleen het stroomkabel aan Plug in een stopcontact met grondbescherming.
Vermogensindicator
De vermogensindicator wordt verlicht wanneer het instrument is ingeschakeld.
Beschrijving van de communicatie-interface

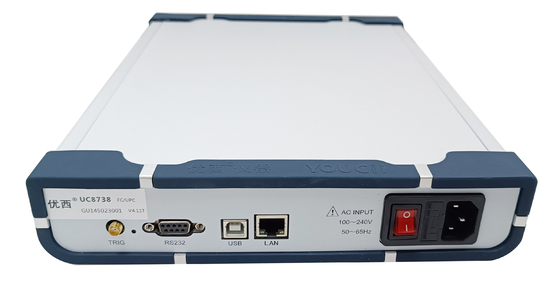

Er zijn twee communicatiepoorten op het achterpaneel van het instrument, namelijk een USB-interface en een RS232-interface.
Vermogen lichter
De vermogensindicator wordt verlicht wanneer het instrument wordt aangesloten.
USB-communicatiekabel
De lengte van een USB-kabel mag niet meer dan 5 meter bedragen.
"USB-perifere verlenger", in het algemeen kan de maximale verlenglenglenging 50 meter bereiken.
RS232-seriepoort
De seriepoortparameters van het instrument zijn ingesteld op vaste waarden.De seriepoortparameters van de computer moeten worden ingesteld op het instrument.
Parameterinstellingswaarde.
Vaste parameters:
Baud-tarief: 115200
Aantal cijfers: 8
Controleer: Geen
Stopcijfer: 1
RS232-interface
RS232-interface
