Productdetails:
|
De Waaier van de verrichtingsgolflengte: | 1310 / 1550 NM | Het Type van toepassingsvezel: | Standaardsm |
---|---|---|---|
Relatieve Nauwkeurigheid – Terugkeerverlies: | ± 0,4 dB | Absolute Machtsnauwkeurigheid: | ± 0,2 dB |
Macht: | 100~240 V | Model: | U8523A |
Markeren: | De dubbele Sonde van het het Verliesinstrument van de Golflengtetoevoeging,1550Nm het Instrumentensonde van het toevoegingsverlies |
1310/1550 NM-Ingebouwde de Sonde van het het Verliesinstrument van de dubbel-Golflengtetoevoeging

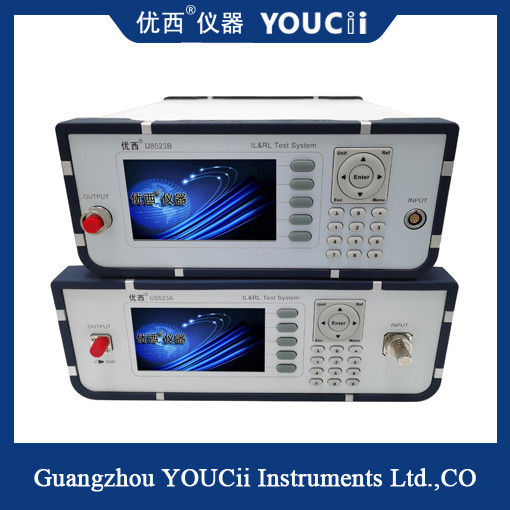

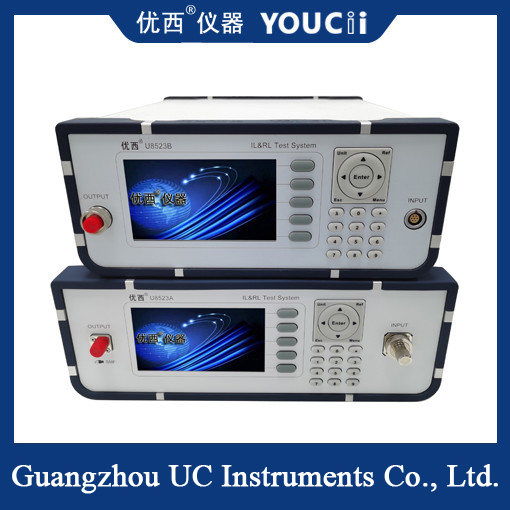

U8523A dubbele de lichtbron achterreflector van 1310/1550 NM/machtsmeter is een Desktop, LCD het scherm direct vertoning, enige lichtbronafzet, die achterverlies, toevoegingsverlies en directe meting van optisch machtsinstrument meten. Het is geschikt voor de meting van optische communicatie componenten, systemen en schakelaars van optische vezel en kabel.
U8523A heeft een ingebouwde 1310nm/1550nm-golflengte lichtbron en een ingebouwde sondeu88201 raad in de chassis. Een ultra-low achter de bezinningsschakelaar van FC/APC is geïntegreerd in de outputhaven, en de hybride verbindingsdraden kunnen worden gebruikt om metingen van diverse schakelaartypes aan te passen zonder de de metingswaaier van het terugkeerverlies te beïnvloeden. Wanneer het apparaat in onderzoek (DUT) aan de terminal van de verbindingsdraaddut output wordt aangesloten, wordt het terugkeerverlies van het apparaat in onderzoek getoond.
Specificatie
Model # | U8523A |
Sensorelement | InGaAs |
De Waaier van de verrichtingsgolflengte | 1310 / 1550 NM |
Vermogensklasse | + dBm 5 ~ -70 |
De Waaier van het terugkeerverlies | 0~60 dB |
Het Type van toepassingsvezel | Standaardsm |
Relatieve Nauwkeurigheid – Terugkeerverlies | ± 0,4 dB |
Absolute Machtsnauwkeurigheid | ± 0,2 dB |
Relatieve Nauwkeurigheid – Toevoegingsverlies | < 0=""> |
Interface | RS232 |
Macht | 100 ~ 240 V AC |
Verrichtingstemperatuur | 0~ +40℃ |
Opslagtemperatuur | -30~+80℃ |
Recalibration Periode | 2 jaar |
Afmetingen | 245mm W×105mm H×320mm D |
Gewicht | 3,5 kg |
Wat is terugkeerverlies?
Wanneer een optische vezelsignaal ingaat of een optisch apparatencomponent (zoals een optische vezelschakelaar) verlaat, discontinuïteit en impedantie zal de wanverhouding in nagedacht of weergalmd, het weerspiegelde of teruggekeerde Verlies van de signaalmacht, d.w.z., Terugkeerverlies, Terugkeerverlies resulteren (RL). Het toevoegingsverlies is een meting van de resulterende signaalwaarde wanneer de optische verbinding verlies ontmoet, terwijl het terugkeerverlies een meting van de weerspiegelde waarde is van het signaalverlies wanneer de optische verbinding componententoegang ontmoet.
Berekeningsformule: RL=-10 LG (P0/P1), P0 wijst op de weerspiegelde optische macht, wijst P1 op de input optische macht.
De waarde van het terugkeerverlies wordt uitgedrukt in dB en is gewoonlijk negatief, zodat groter de waarde van het terugkeerverlies, beter, met typische specificaties zich uitstrekt van -15 tot -60 dB. Volgens de industrienormen, zou het terugkeerverlies van Ultrapc opgepoetste vezel optische schakelaars groter moeten zijn dan 50dB, en het terugkeerverlies van opgepoetst schuin is gewoonlijk groter dan 60dB. Het PC-type moet groter zijn dan 40dB. Voor multimode vezels, is de typische RL-waarde tussen 20 en 40 dB.
