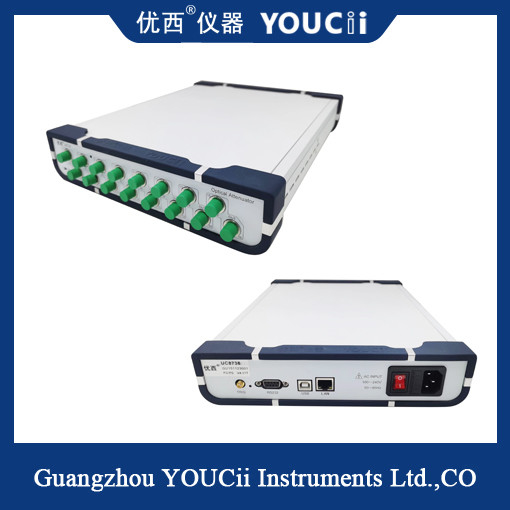

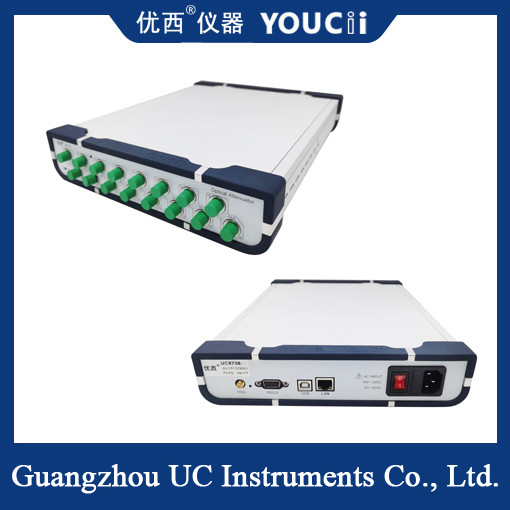

4/8 Kanaals Optisch Bestuurde Optische Verzwakker Meerdere Apparaten Kunnen Worden Gecascadeerd
Testen van Optische Zenders/Ontvangers
Bij de multi-kanaals foutmeting van de optische zender/ontvanger module wordt parallelle datameting gerealiseerd;
Bij de gevoeligheidsmeting van de optische ontvangstmodule wordt een parallelle, snelle en nauwkeurige optische vermogensinvoer geleverd;
Stabilisatietijd van optische vermogensregeling 100 ms, verbetert de testefficiëntie aanzienlijk.
Geïntegreerde test van optisch netwerk
Bij het integreren en testen van netwerkapparatuur om de netwerktransmissieprestaties en het netwerkbeheer te testen.
Kenmerken
Snelle, nauwkeurige instellingen van verzwakking en optisch vermogen, Insteltijd: 100 ms
De multi-kanaals verzwakker wordt tegelijkertijd ingesteld en meerdere poorten worden gelijktijdig gemeten, waardoor veel meettijd wordt bespaard.
Ingebouwde zeer nauwkeurige OPM zorgt voor stabiliteit en nauwkeurigheid.
Eenvoudige en intuïtieve grafische gebruikersinterface, multi-kanaals gegevensvoorbeeld, teststatus in één oogopslag.
Instrumentkenmerken:
▲De optische verzwakking en optische vermogensuitvoer kunnen snel en nauwkeurig worden ingesteld. De stabilisatietijd van de optische vermogensregeling is minder dan 200 ms.
▲Multi-kanaals verzwakker wordt tegelijkertijd ingesteld en meerdere poorten worden tegelijkertijd gemeten, waardoor veel meettijd wordt bespaard.
▲Ingebouwde zeer nauwkeurige optische vermogensmeter zorgt voor de stabiliteit en nauwkeurigheid van de vermogensmonitoring.
▲Klein formaat, compacte structuur, eenvoudige bediening, intuïtieve grafische gebruikersinterface, multi-kanaals gegevensvoorbeeld, teststatus in één oogopslag.
Specificatie
| Model # |
U8734 4Ch. |
U8738 8Ch. |
| Verzwakkerbereik |
0~40 dB |
| Kalibratiegolflengte |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Invoegverlies |
≤1.5 dB |
| Vezeltype |
9/125 um single mode |
| Connectortype |
FC/UPC Connector |
| Verzwakkingsnauwkeurigheid |
≤ ± 0.1 dB (0 ~ 25 dB),
≤ ± 0.02 dB Door Vermogensregeling
|
| Herhaalbaarheid |
≤ ±0.02 dB |
| Gemiddelde tijd van monitor PM |
1~1000ms |
| Settling Time |
100ms |
| Verzwakkings overgangssnelheid |
0.1 ~ 50 dB/s |
| Retourverlies |
> 45 dB |
| Maximaal veilig ingangsvermogen |
+20dBm |
| Communicatie-interface |
RS232, USB,RJ45 Besturing via PC |
| Her kalibratieperiode |
2 jaar |
| Bedrijfstemperatuur |
0～ +40℃ |
| Opslagtemperatuur |
-30～+80℃ |
| Voeding |
100~240 V |
| Afmetingen |
235mm B, 55 mm H, 320 mm D |
| Gewicht |
3.0 kg |
