10G volledig Rate Single Mode/Multi - Wijze Optische Oscilloscoop

Ik ben online Chatten Nu

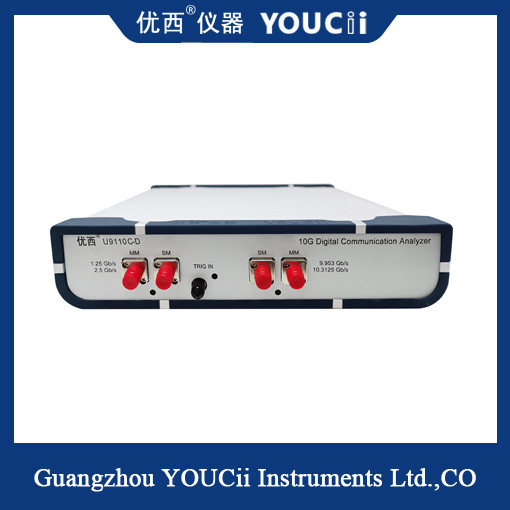

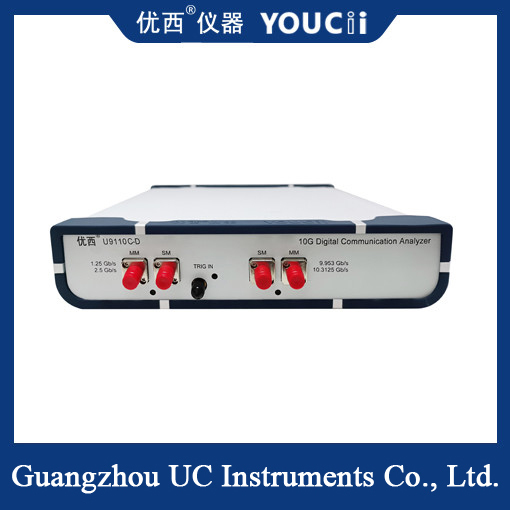

10G volledig Rate Single Mode/Multi - Wijze Optische Oscilloscoop

10G volledig Rate Single Mode/Multi - Wijze Optische Oscilloscoop
10G volledig Rate Single Mode/Multi - Wijze Optische Oscilloscoop

Grote Afbeelding :  10G volledig Rate Single Mode/Multi - Wijze Optische Oscilloscoop

Productdetails:
Plaats van herkomst: China
Merknaam: YOUCii
Certificering: CU,IOS
Model Number: U9110C-D
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: negotiate a price
Verpakking Details: Karton
Levertijd: 20 HET WERKdagen
Betalingscondities: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Levering vermogen: 5 pcs+per-maand

10G volledig Rate Single Mode/Multi - Wijze Optische Oscilloscoop

beschrijving
Standaardtarief: 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps Digitaal meetsysteem: Steun 1 optische kanaalmeting, verfrist facultatieve meting 3 keer per seconde
De wijze van de signaalaanwinst: (Normaal) steekproefonderzoek, Gemiddelde Envelop, RMS lawaai: 0.25mV
Externe de klokbron van het trekkersysteem: 100mV, 155~2500MHz Trekkerscheiding: ±1.5V: 5ms ~100ms aanpassings
Markeren:

10G multiwijze Optische Oscilloscoop

,

De enige Optische Oscilloscoop van de Wijze Multiwijze

10G Volledige Snelheid Single Mode/Multi-Mode Optische Oscilloscoop


U9110C-D is een 10G volledige snelheid, ondersteunt single mode/multi-mode optische oscilloscoop, is de nieuwste digitale communicatie analyse oplossing gelanceerd door Uwest Instrument.Het biedt een ideale meettool voor de productie van optische communicatie apparaten.

De resultaten van de U9110C-D DCA-meting zijn niet alleen ruwe data, maar ook histogrammen met tijd en amplitude, Mask tests, statistische tests, etc.Het biedt een set van communicatie indicator test instellingen, inclusief interval periode, stijgtijd, daaltijd, kruis percentage, extinctie ratio, jitter, en amplitude meting.Het omvat ook SDH/SONET, Mask tests voor Gigabit Ethernet, en andere standaard single compliance tests.


Het volgende is de belangrijkste beschrijving en kenmerken van de 10G volledige snelheid optische oftalmograf:

1. Hoge snelheid meting: Het instrument kan 10 Gbps volledige snelheid optische signaal meting ondersteunen, inclusief de gemeenschappelijke 10 Gigabit Ethernet (10GbE) en andere hoge snelheid communicatie protocollen.

2. Eye map weergave: De optische eye map gebruikt high-speed sampling en data processing technologie om de eye map van optische signalen nauwkeurig vast te leggen en weer te geven.De eye map toont de transmissie kwaliteit van het optische signaal met een open oogvorm. Gebruikers kunnen de stabiliteit en transmissie prestaties van het signaal evalueren door de openingsgraad en jitter van de eye map te observeren.


specificatie

Model U9110C-D
standaard snelheid 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps
Meetnauwkeurigheid Mask margin (Marge) ±3 %
Weergave Kenmerken Beeldresolutie 1024×768 pixels
Digitaal meetsysteem Ondersteunt 1 optische kanaal meting, vernieuwen optionele meting 3 keer per seconde
Signaal acquisitie modus Sampling (Normaal), Envelop, Gemiddelde
RMS ruis 0.25mV
Aantal sampling kanalen 4: 10G lage snelheid single-mode/multi-mode, 10G hoge snelheid single-mode/multi-mode
Verticaal Systeem Conversie Tijd Afhankelijk van het aantal sampling kanalen
Verticale resolutie 14 bits
RMS ruis (max) 0.5mV
Horizontaal systeem Golfvorm in- en uitzoomen tijdbasis 0.5ps/div tot 1ms/div
Tijdsinterval nauwkeurigheid (jitter modus) 0.25ps
Trigger systeem Externe klokbron 100mV,155~2500MHz
Trigger niveau bereik ±1.0V
trigger input bereik ±1.5V
Trigger afsnijding ±1.5V:5ms ~100ms adaptief
Communicatie, netwerk management interface RJ45;ondersteunt 10/100Mbps Ethernet
Voeding (externe voedingsadapter) 50Hz,5V,3A,6W
Omgevingstemperatuur, relatieve vochtigheid Operatie Temperatuur -20 tot ~50℃ , Vochtigheid 20% tot ~80%
Opslag Temperatuur-40℃ tot +85℃, Vochtigheid 5% tot 90%
Afmetingen Gewicht 235B×55H×255L (mm),<2Kg
