Tussenvoegsel/de Meter van het Terugkeerverlies door Afzet van de Lichtbron de Externe Enige Lichtbron

Insertie/Retourverliesmeter door Externe Lichtbron Enkele Lichtbron Uitgang

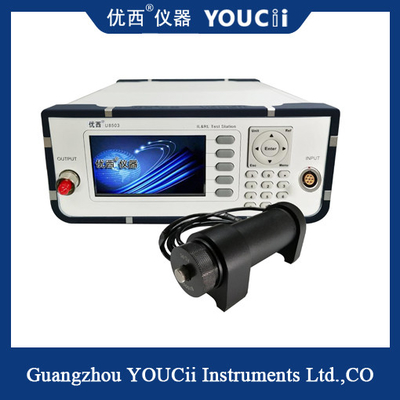

   U8503+U82021Insertie/Retourverliesmeter en vermogensmeter is een compact, direct af te lezen instrument voor de handige meting van retourverlies, insertieverlies en vermogen. Met een enkele uitgangspoort is de meter zeer eenvoudig te gebruiken en ideaal voor fabrikanten van glasvezel jumpers.

   DeU8503+U82021 is Insertie/Retourverliesmeter door Externe Lichtbron. De integratie van een FC/APC ultra-lage terugreflectie connector op de uitgangspoort maakt het gebruik van hybride jumpers mogelijk om metingen met verschillende connectortypes te accommoderen zonder de retourverlies meetbereik te compromitteren. Wanneer een te testen apparaat (DUT) is aangesloten op de jumper en de DUT-uitgang is afgesloten, wordt het retourverlies van de DUT weergegeven.

Specificatie

Wat is retourverlies?

Wanneer een optisch vezelsignaal een optisch apparaatcomponent (zoals een optische vezelconnector) binnengaat of verlaat, zullen discontinuïteit en impedantie mismatch resulteren in gereflecteerde of echoënde, gereflecteerde of teruggevoerde signaalvermogensverlies, dat wil zeggen, Retourverlies, Retourverlies (RL).Insertieverlies is een meting van de resulterende signaalwaarde wanneer de optische link verlies ondervindt, terwijl retourverlies een meting is van de gereflecteerde signaalverlieswaarde wanneer de optische link componenttoegang ondervindt.

Berekeningsformule: RL=-10 lg (P0/P1), P0 geeft het gereflecteerde optische vermogen aan, P1 geeft het ingangsoptische vermogen aan.

De retourverlieswaarde wordt uitgedrukt in dB en is meestal negatief, dus hoe groter de retourverlieswaarde, hoe beter, met typische specificaties variërend van -15 tot -60 dB.Volgens industrienormen moet het retourverlies van Ultra PC gepolijste glasvezelconnectoren groter zijn dan 50dB, en het retourverlies van schuin gepolijst is meestal groter dan 60dB.Het PC-type moet groter zijn dan 40dB.Voor multimode vezels ligt de typische RL-waarde tussen 20 en 40 dB.
