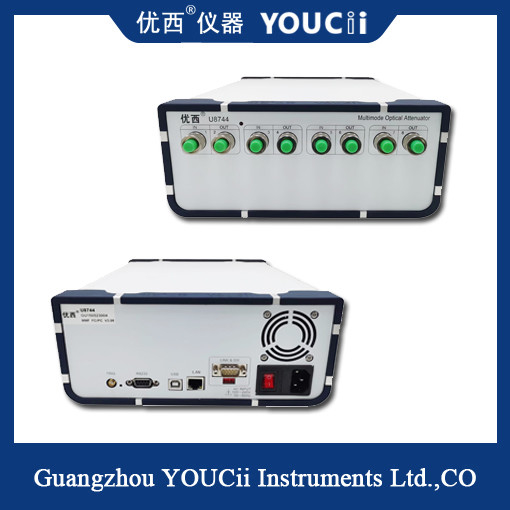

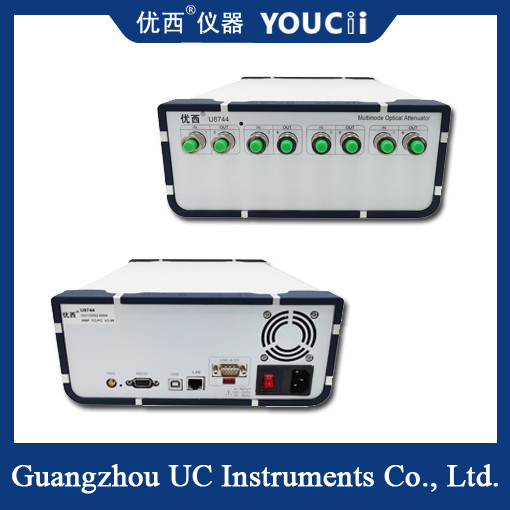

8-kanaal Multimode Optisch bestuurd Optisch Demperhoog rendement
Producttoepassing:
Actieve optische module/Optisch Apparatentest:
In de foutenmeting met meerdere kanalen van optische zendontvangermodule, wordt de parallelle gegevensmeting gerealiseerd.
In de gevoeligheidsmeting van optische ontvangende module, verstrekt het parallelle, snelle en nauwkeurige optische machtsinput;
200ms de optische tijd van de vermogenssturingsstabiliteit, verbetert zeer de testefficiency.
De optische test van de communicatienetwerkintegratie:
De de transmissieprestaties van het testnetwerk en het netwerkbeheer functioneren in optische communicatienetwerkintegratie.
Producteigenschappen:
De optische vermindering en de optische machtsoutput kunnen snel en nauwkeurig worden geplaatst, en de optische tijd van de vermogenssturingsstabiliteit is Mej. minder dan 200.
De demper met meerdere kanalen wordt tegelijkertijd geplaatst, en de veelvoudige havens worden gelijktijdig gemeten, die heel wat metingstijd bespaart;
De ingebouwde high-precision optische machtsmeter verzekert de stabiliteit en de nauwkeurigheid van macht controle;
Eenvoudige verrichting, intuïtief graphical user interface, gegevensvoorproef met meerdere kanalen, teststatus in een oogopslag.
De kleine grootte, compacte structuur, twee 4 kanaalapparaten drapeerde, kan als 8 kanaalapparaat aan gebruik worden geïdentificeerd.
Specificatie
| 型号 Model # |
U8748 |
| Demperwaaier |
0~35 dB (40dB-Type) |
| Kaliberbepalingsgolflengte (Optie) |
850 NM (Andere golflengten zijn facultatief) |
| Toevoegingsverlies |
≤ 1,8 dB Type 1.5dB |
| Vezeltype |
50/125um, de automatische aanpassing van 62.5/125um MMF |
| Schakelaartype |
FC/UPC schakelaar |
| Verminderingsnauwkeurigheid |
± 0,20 dB (0 ~ 20 dB), ± 0,30 dB (20 ~ 35 dB)
± 0,05 dB (0 ~ 30 dB met vermogenssturing)
|
| Herhaalbaarheid |
±0.05 dB |
| Het het gemiddelde nemen van van tijd van monitorpm |
Mej. 2~1000 |
| Regelende Tijd |
200ms |
| De Snelheid van de verminderingsovergang |
0,1 ~ 35 dB/s |
| Terugkeerverlies |
> 25 dB |
| Communicatie Interface |
RS232, USB, RJ45-Controle door PC |
| Maximum veilige inputmacht |
+17dBm (Macht controlestatus) |
| Recalibration Periode |
2 jaar |
| Verrichtingstemperatuur |
0~ +40℃ |
| Opslagtemperatuur |
-30~+80℃ |
| Macht |
100~240 V |
| Afmetingen |
245mm W, 105mm H, 320 mm D |
| Gewicht |
5 kg |
Nota: U8741 is met één kanaal, is U8742 dual-channel, en U8748 is kanaal 8.
Principe van demper:
Een demper is een kring wordt gebruikt om een vooraf bepaalde vermindering binnen een gespecificeerd frequentiegebied te introduceren dat. Het wordt over het algemeen vermeld door het aantal geïntroduceerde decibel en het aantal ohms van de kenmerkende impedantie. De dempers worden wijd gebruikt in kabeltelevisie-systemen om aan de niveauvereisten van veelvoudige havens te voldoen. Zoals versterkerinput, productieniveaucontrole, de controle van de takvermindering. Dempers Passieve dempers en actieve dempers twee types. De actieve demper wordt gecombineerd met andere thermische elementen om een veranderlijke demper te vormen, die in een versterker voor automatische aanwinst of hellingscontrolekringen wordt gebruikt. De passieve dempers hebben dempers en regelbare dempers bevestigd.
