Instrument voor het herstellen van klokken met een frequentiedivisie van meer dan 100 Gbps

Instrument voor het terugvinden van klokken met meerdere frequenties van 100 Gbps

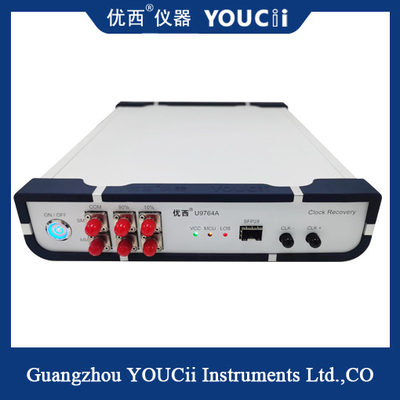

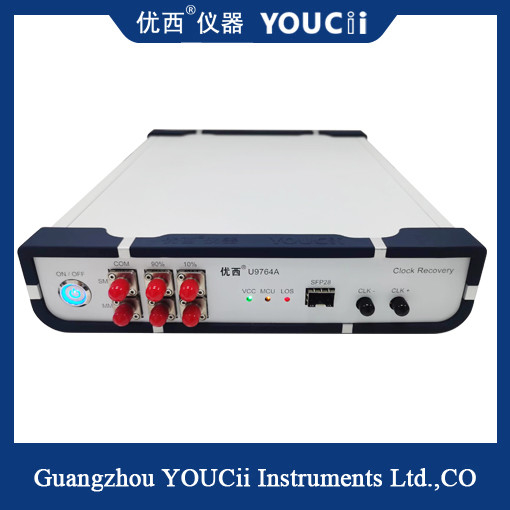

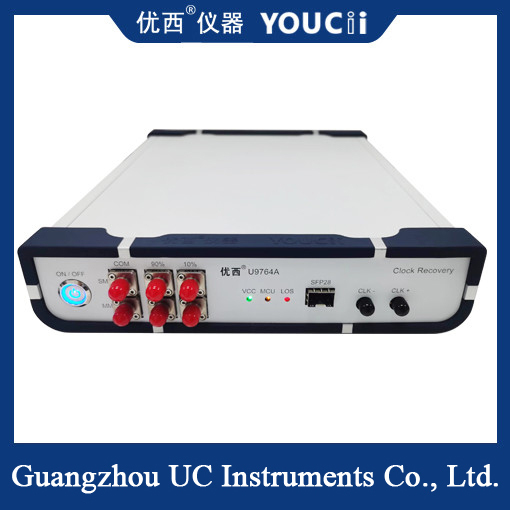

De U9764A CDR (Clock Recovery Instrument) wordt hoofdzakelijk gebruikt voor het leveren van klokherstelsignalen in testomgevingen waar geen klok wordt geactiveerd.het optische oogpatroon van het apparaat met een bemonsteringsoscilloscoopTypische toepassingen zijn het testen van optische netwerkinrichtingen of voor BOB-producten in PON-toepassingen, aangezien het optische apparaat zelf geen split clock-uitgang heeft.het kloksignaal moet worden hersteld om de bemonsteringsoscilloscoop te activeren bij het testen van de optische oogkaart..

De U9764A-CDR is uitgerust met een SFP28-optische poort die geschikt is voor de conventionele SFP28, SR, LR en BIDI-optische modules die zijn verpakt met SFP28.Alleen het ontvangende deel van de optische module is nodig om het optische signaal om te zetten in een elektrisch signaal.Het kloksignaal wordt voornamelijk gebruikt voor het triggersignaal van de oscilloscoop.

Wat is een klokherstelapparaat?

Een Clock Recovery Unit is een apparaat dat wordt gebruikt om kloksignalen in digitale communicatie te herstellen.een gesynchroniseerd kloksignaal is nodig tussen de afzender en de ontvanger om een correcte gegevensoverdracht te garanderenDe functie van het clock recovery instrument is het extraheren van het juiste clocksignaal uit de ontvangen datastrom.

Clock recovery instrument wordt gewoonlijk gebruikt in glasvezelcommunicatie, satellietcommunicatie, Ethernet en andere high-speed digitale communicatiesystemen.de gegevens in digitale vorm worden verzonden, en het kloksignaal wordt gebruikt om de transmissie snelheid en het tijdsinterval van de gegevens te bepalen.de ontvanger moet een klokherstelmeter gebruiken om een nauwkeurig kloksignaal te regenereren.

Het werkingsprincipe van een klokherstelapparaat is meestal gebaseerd op een fase-gesloten lus (PLL) of aanverwante technologie.Het past de lokale klok aan om het synchroon te houden met het verzendende eindeDoor voortdurend de frequentie en fase van de lokale klok aan te passen, kan het apparaat geleidelijk de klokverschuiving elimineren, waardoor nauwkeurige kloksignalen worden hersteld.

De prestaties en functionaliteit van de klokherstelmeter variëren afhankelijk van de toepassing en de vereisten.die dynamisch kan worden aangepast aan de kenmerken van het verzonden signaal om zich aan te passen aan verschillende communicatieomgevingen en gegevenssnelhedenBovendien kan de clock recovery meter extra functies bevatten, zoals detectie van bit error rate, jitter analyse,en clock-uitvoerinterfaces om de prestaties van het communicatiesysteem te analyseren en te controlerenKortom, het clock recovery instrument speelt een vitale rol in het digitale communicatiesysteem.het kan het nauwkeurige kloksignaal uit de ontvangen gegevensstroom extraheren om de correcte transmissie en synchronisatie van gegevens te waarborgen.
