32Gbaud PAM4 CDR-ondersteuning voor NRZ- en PAM4-signalen Clock Recovery Module

32Gbaud PAM4 CDR Ondersteuning voor NRZ en PAM4 Signalen Klokherstelmodule

Productoverzicht

    Een klokherstelapparaat kan een ingangssignaal (of klok) ontvangen, dit vergrendelen met behulp van een fasevergrendelde lus (PLL) circuit en een herstelde klok uitvoeren. De herstelde klok kan worden gebruikt als de tijdsreferentie van de oscilloscoop of BERT. Wanneer de sampling oscilloscoop het optische oogpatroon en de golfvorm test, is de crossover klok met dezelfde oorsprong als het gemeten signaal nodig om te triggeren. De CDR (Clock recovery) module wordt voornamelijk gebruikt voor het testen van optische oogdiagrammen met een sampling oscilloscoop, maar biedt geen testomgeving voor een triggerklok. De typische toepassing is de test van optische netwerkapparatuur, omdat het gemeten apparaat zelf geen frequentiedeling klokuitgang heeft. Bij het testen van een optisch oogdiagram is het nodig om het kloksignaal te herstellen om de sampling oscilloscoop te triggeren.

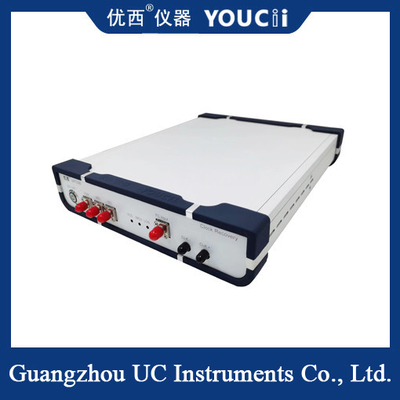

    U9720B CDR met een FC optische interface adapter, geschikt voor conventionele SFP28/56, SR, LR en BIDI en andere modules voor optische signaaltoegang, ondersteunt NRZ en PAM4 signalen, FC optische interface om optische signalen te ontvangen en om te zetten in elektrische signalen, CDR extraheert vervolgens de signaalklok en voert deze uit. Het kloksignaal wordt voornamelijk gebruikt als het triggersignaal van de oscilloscoop.

Belangrijkste parameters van CDR:
1) Klokherstelbereik: 25~ 32 Gbps (GBaud);
2) Ondersteuning van zowel NRZ- als PAM4-signalen;
3) Golflengtebereik: ondersteunt single mode 1250~1650 nm;
4) Optisch ingangsbereik: +5 ~ -15dBm;
5) Klokuitgang frequentiedelingsverhouding: 2/8/32/40;
6) Elektrische klokamplitude uitgang: AC Couple/ 200~800mVpp;
7) Spectraalverhouding (kan door de gebruiker worden geselecteerd): 10% (CDR) -90% (Uitgang);
8) Ondersteuning van klokherstel van single-mode optische signalen;
9) Optische interfacetype: FC/PC optische interface;
10) Elektrische interfacetype: 40GHz 2.92mm Female;

Specificatie
