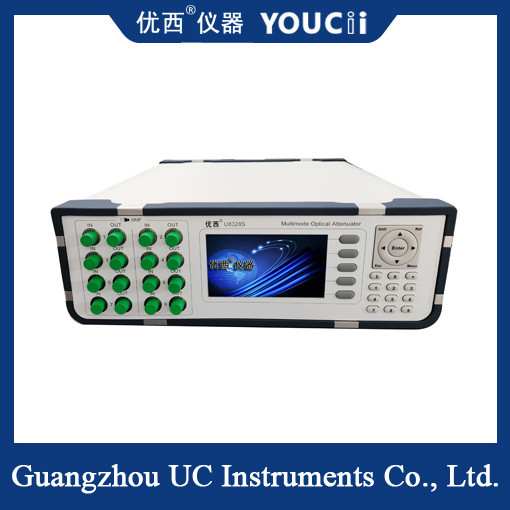

8-kanaals multi-modus optische attenuator met display voor nauwkeurige attenuatie
De 8-kanaals multi-mode optische attenuator met display is een geavanceerd optisch apparaat dat de functies van multi-mode glasvezeltechnologie en optische attenuatoren combineert.en biedt een intuïtieve weergave van parameters en operationele interface via het schermHet wordt hoofdzakelijk gebruikt op het gebied van optische communicatie, optische testen en optische systeemkalibratie om te voldoen aan de behoeften van nauwkeurige attenuatie en monitoring van meerdere optische kanalen.
Hoofdkenmerk
Meerkanaalontwerp:
8 kanalen: het apparaat ondersteunt 8 onafhankelijke optische kanalen, waardoor gelijktijdige verzwakking van meerdere optische signalen mogelijk is.
Multimode vezels: Met behulp van multimode vezels als transmissiemedium is het geschikt voor een verscheidenheid aan optische communicatie- en optische systeemtoepassingen.
Displayfunctie:
Visuele weergave: uitgerust met een beeldscherm, gebruikt voor het weergeven van de huidige lichtdemping, golflengte, kanaalstatus en andere belangrijke parameters.
Eenvoudige bediening: Gebruikers kunnen parameters instellen en aanpassen via knoppen op het scherm of aanraakscherm om de efficiëntie van de bediening te verbeteren.
Precieze verzwakking:
Verstelbaar bereik: heeft meestal een breed dempingsbereik, zoals 0 ~ 60 dB, om aan de behoeften van verschillende toepassingsscenario's te voldoen.
Hoge precisie: attenuatie nauwkeurigheid tot 0,05 dB of hoger, waardoor een nauwkeurige controle van het optische signaal wordt gewaarborgd.
Stabiele prestaties:
Hoge betrouwbaarheid: het gebruik van optische materialen van hoge kwaliteit en geavanceerde productieprocessen om de stabiliteit en betrouwbaarheid van de apparatuur in de lange termijn te waarborgen.
Laag extra verlies: het extra verlies is laag, meestal minder dan -2,0 dB, waardoor de extra impact op het optische signaal wordt verminderd.
Andere kenmerken:
Automatische kalibratie: met automatische kalibratiefunctie om de nauwkeurigheid en consistentie van de verzwakking te waarborgen.
Communicatie-interface: meestal uitgerust met RS232 en andere communicatie-interfaces, gemakkelijk om gegevens uit te wisselen met andere apparatuur en afstandsbediening.
Specificatie
| Model # |
U8328S |
| Verminderingsbereik |
0 ~ 35 dB ((40 dB Type) |
| Kalibratiegolflengte (optioneel) |
850 nm (908/980 nm) |
| Invoegingsverlies |
≤ 1,8 dB Type 1,5 dB |
| Vlakken |
50/125um, 62.5/125um MMF zelf aanpasbaar |
| Type aansluiting |
FC/UPC-connector (FC/APC 可选) |
| Verminderingsnauwkeurigheid |
± 0,10 dB (0 ~ 30 dB) |
| Herhaalbaarheid |
±0,10 dB |
| Gemiddelde tijd van monitor PM |
2 tot 1000 ms |
| Tijd van afwikkeling |
200 ms |
| Verminderingsovergangssnelheid |
0.1 ~ 33 dB/s |
| Terugkeerverlies |
> 25 dB |
| Communicatie-interface |
RS232, USB, RJ45 Beheersing door PC |
| Maximaal veilig invoervermogen |
+27 dBm |
| Recalibratieperiode |
2 jaar |
| Operatietemperatuur |
0 ̊ +40°C |
| Bergingstemperatuur |
-30 ̊+80°C |
| Kracht |
100 tot 240 V |
| Afmetingen |
245 mm W, 105 mm H, 320 mm D |
| Gewicht |
5 kg
|
Toepassingsscenario
8-kanaals multi-mode optische attenuatoren met beeldschermen worden veel gebruikt in de volgende scenario's:
Optische communicatieproef: wordt gebruikt voor de prestatieproef en kalibratie van optische communicatiesystemen om de transmissie kwaliteit en stabiliteit van optische signalen te waarborgen.
Kalibratie van optische systemen: wordt gebruikt voor nauwkeurige kalibratie en aanpassing van optische signalen tijdens de installatie en ingebruikname van optische systemen.
Onderzoeksexperimenten: worden gebruikt in optische experimenten en onderzoeksprojecten om de transmissie-eigenschappen van optische signalen onder verschillende optische verzwakkingsomstandigheden te simuleren.
Zaken die aandacht nodig hebben
Controleer vóór gebruik: Controleer vóór gebruik of de aansluiting van het apparaat is uitgelijnd en stabiel om de nauwkeurige overdracht van het optische signaal te garanderen.
Bedieningsspecificaties: Volg de gebruiksaanwijzingen van het apparaat om schade of afname van de prestaties als gevolg van foutieve werking te voorkomen.
Onderhoud: Maak de apparatuur regelmatig schoon en onderhoud deze om ervoor te zorgen dat deze langdurig stabiel werkt.
