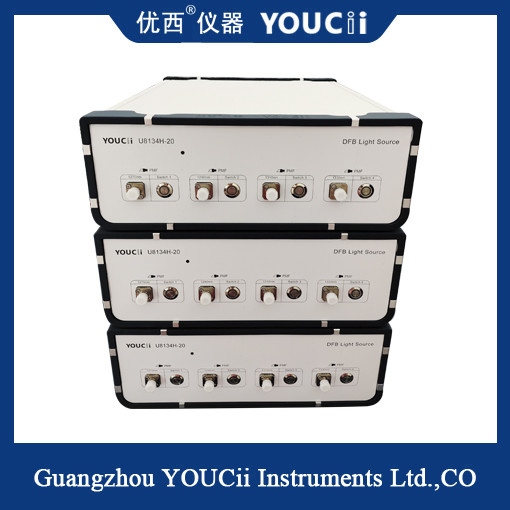

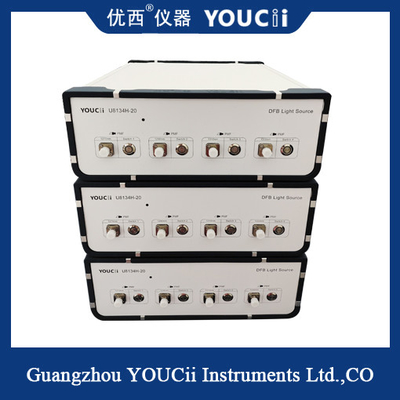

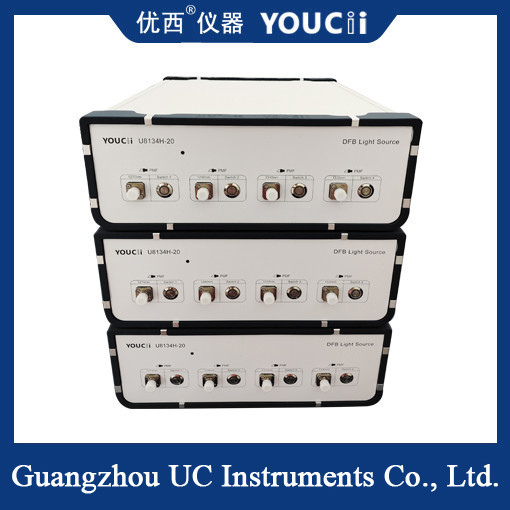

Vierkanaal hoogvermogen DFB-laserbron 1270/1290/1310/1330nm
De U8134H-20 20dBm DFB-laserbron is een high-performance oplossing die is ontworpen voor CWDM-signaaloverdracht en module-testen over lange afstand.Het biedt uitstekende prestaties voor een breed scala van glasvezel test en meting toepassingen.
De U8134H-20 20dBm CWDM DFB-laserbron is een compacte, krachtige en zeer stabiele lichtbron die is ontworpen voor toepassingen met vaste golflengte.Guangzhou UC biedt aanpasbare oplossingen met maximaal 16 kanalen die de CWDM-band bestrijken, die flexibiliteit biedt voor verschillende netwerkconfiguraties.
Toepassingen:
★ CWDM-transmissie op lange afstand;
★ Invoegverlies en terugkeerverlies testen van WDM-, AWG- en PLC-componenten;
★ insetsverlies en terugverliesonderzoek van koppelingen;
★ testen van glasvezelsensoren en glasvezelkabel;
★ PMD- en PDL-metingen;
★ testen van glasvezels in een telecom-O&O-laboratorium;
★ CWDM/LAN WDM-transceiver en -ontvanger testen.
Specificatie
| Model # |
U8134H-20 |
| Verpakking van het apparaat |
Vlinder |
| Facultatieve golflengte |
1270, 1290, 1310, 1330 nm (Andere golflengten zijn optioneel) |
| Genauigheid van de golflengte |
± 2 nm |
| Uitgangsvermogen |
100 mW (20 dBm) |
| Type aansluiting |
FC/APC (andere adapter kan worden aangepast) |
| Bandbreedte @ 3 dB |
< 0,1 nm |
| Bandbreedte @ 20 dB |
< 0,5 nm |
|
Uitgangsvermogen Stabiliteit binnen 15 minuten
|
±0,01 dB |
|
Uitgangsvermogen Stabiliteit binnen 8 uur
|
±0,05 dB |
| SMSR |
> 45 dB |
| Operatietemperatuur |
0 ̊ +40 °C |
| Bergingstemperatuur |
-30 ̊+80 °C |
| Afmetingen |
285 mm W, 105 mm H, 360 mm D |
| Gewicht |
50,0 kg |
Opmerking:Eenkanaal:U8131H;dubbelkanaal:U8132H;vierkanaal:U8134H en maximaal 16 kanalen zijn optioneel.
Kenmerken van een DFB-laserbron met een hoog vermogen
Hoog vermogen: DFB-laserbronnen met een hoog vermogen kunnen een hoog vermogen leveren over een breed golflengtebereik om te voldoen aan een verscheidenheid aan toepassingsscenario's met een hoog vermogen.
Hoge stabiliteit: omdat de DFB-laser een hoge mate van frequentiestabiliteit heeft, is de uitgangsgolflengte van de krachtige DFB-laserbron ook zeer stabiel,die bevorderlijk is voor de langdurige stabiele werking van het systeem.
Smalle lijnbreedte: de spectrale breedte van krachtige DFB-laserbronnen is klein, meestal minder dan 10 MHz, wat de coherentie en de signaal-ruisverhouding van het optische signaal helpt verbeteren.
Hoge integratie: DFB-lasers zijn compact en geschikt voor het ontwerpen van zeer geïntegreerde systemen, waardoor de realisatie van hoogwaardige opto-elektronische systemen in beperkte ruimtes wordt vergemakkelijkt.
