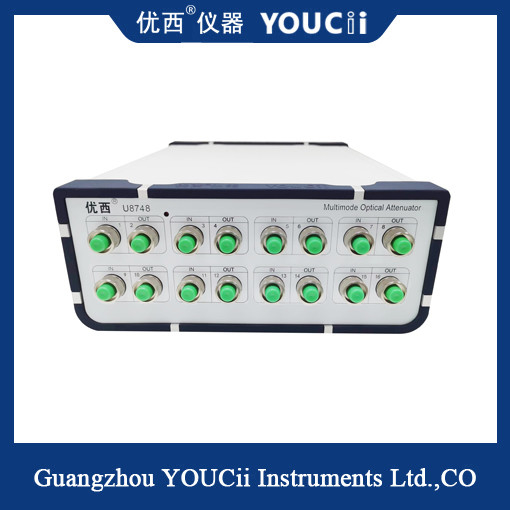

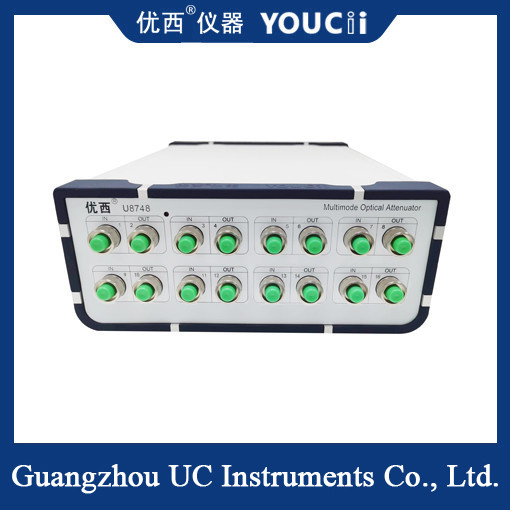

De 8-kanaals multimode optisch gecontroleerde optische attenuator 850nm
De 8-kanaals multi-mode optische attenuator wordt veel gebruikt op het gebied van optische communicatie.nauwkeurige controle van het optische signaal en hoge betrouwbaarheid.
De optisch gecontroleerde 8-kanaals multi-mode optische attenuator bevat acht onafhankelijke optische attenuatorkanalen.met een vermogen van meer dan 30 W,Dit ontwerp verbetert niet alleen de testdoeltreffendheid, maar vermindert ook de apparatuurkosten en voldoet aan de testvereisten van complexe glasvezelcommunicatiesystemen.
Productkenmerken
Multi-kanaal en multi-modus ondersteuning: het apparaat biedt acht kanalen, elk kanaal ondersteunt multi-mode vezels, die tegelijkertijd de verzwakking van meerdere optische signalen kunnen verwerken,verbetering van de testdoeltreffendheid.
Precieze besturing: Precieze stappenmotor of MEMS-technologie wordt gebruikt om een precieze besturing van de optische signaalsterkte te bereiken.Gebruikers kunnen gemakkelijk de optische signaalverdunning van elk kanaal aanpassen aan de werkelijke behoeften.
Hoge betrouwbaarheid: De apparatuur is meestal volledig afgesloten om de invloed van de externe omgeving op de interne optische componenten te voorkomen en een lange termijn stabiele werking te garanderen.Tegelijkertijd, zorgt de ingebouwde hoge-precisie optische stroommeter voor de stabiliteit en nauwkeurigheid van de stroombewaking.
Snelle stabiliteit: de stabiliteitstijd van optische stroomregeling is snel, zoals de stabiliteitstijd van sommige modellen kan 100 milliseconden of minder bereiken, wat de testefficiëntie aanzienlijk verbetert.
Eenvoudig te bedienen: het apparaat is meestal uitgerust met een intuïtieve grafische gebruikersinterface, de gegevens van meerdere kanalen worden gelijktijdig weergegeven en de teststatus is in een oogopslag duidelijk.Het ondersteunt ook een verscheidenheid aan communicatie-interfaces, zoals RS232, USB, RJ45 enz., die gemakkelijk met computers of andere apparaten verbonden kunnen worden.
Specificatie
| Modellen |
U8744/U8748 ((multimode) |
| Versmeltingsgebied |
0 ~ 35 dB |
| Kalibratiegolflengte/operatiegolflengtebereik (mogelijk tot 12 combinaties van golflengten) |
850/908 nm
|
| Invoegverlies |
≤ 1,8 dB |
| Fibre-type |
50/125um, 62.5/125um zelfadaptatie |
| Type aansluiting |
FC/UPC-connector |
| Afzwakkingsnauwkeurigheid |
≤ ± 0,20 dB (0 ~ 20 dB) |
| Herhaalbaarheid |
≤ ± 0,05 dB |
| Gemiddelde tijd voor het instellen van het vermogen |
2 ~ 1000 ms |
| Stabiliteitstijd van de controle van het vermogen |
200 ms |
| Verminderingssnelheid |
0.1~ 35 dB/s |
| Verlies van opbrengst |
> 25 dB |
| Maximaal invoervermogen |
+17 dBm |
| Kalibratiecyclus |
2 jaar |
| Werktemperatuur |
0 ~ +40°C |
| Bergingstemperatuur |
-30 ~ +80°C |
| Stroomvoorziening |
100 tot 240 V |
| Productgrootte |
245 mm W, 105 mm H, 320 mm D |
Toepassingsgebied
Test van glasvezelcommunicatiesystemen: tijdens de bouw, het onderhoud en de optimalisatie van glasvezelcommunicatiesystemen 8-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
Ontwikkeling van optische glasvezelapparaten: bij de ontwikkeling en productie van optische glasvezelapparaten (zoals optische transceivermodules, optische versterkers, enz.)de apparatuur kan worden gebruikt om de verlieskenmerken van het hulpmiddel te evalueren;, test de transmissieprestaties van het apparaat, enz.
Optische communicatie onderwijsexperiment: In het optische communicatie onderwijsexperiment, door praktische werking en experimentele verificatie,de studenten kunnen een dieper inzicht krijgen in het principe en de technologie van optische communicatie, en praktijkvaardigheid en innovatieve geest te ontwikkelen.
