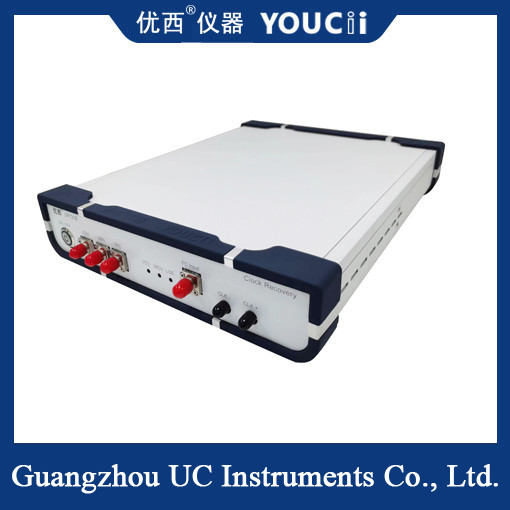

Impulsmodificatie 4 25~32GBaud Clock Recovery Instrument
Het PAM4 25G Clock Recovery-apparaat is een hoogwaardig dataclock-recovery-apparaat dat speciaal is ontworpen om 25Gbps-clocksignalen uit PAM4-signalen (Pulse Amplitude Modulation 4) te extraheren en te herstellen.
Hoofdfunctie
De belangrijkste functie van het PAM4 25G-clockrecovery-instrument is het extraheren en herstellen van synchrone kloksignalen en gegevenssignalen uit de ontvangen PAM4-optische of elektrische signalen.Het ondersteunt hogesnelheidsgegevensoverdracht en biedt stabiele klokherstelprestaties in complexe signaalomgevingen.
Techniekkenmerken
Hoge bandbreedte: in staat om gegevenssnelheden tot 25 Gbps te verwerken om te voldoen aan de behoeften van moderne hogesnelheidscommunicatiesystemen.
Hoge spectrumbreedte: heeft een breed spectrumbereik, kan verschillende frequentiecomponenten van het signaal behandelen.
Adaptieve prestaties: kan zich automatisch aanpassen aan verschillende signaalkwaliteit en transmissieomstandigheden, waardoor een stabiele klokherstel mogelijk is.
Multi-mode ondersteuning: Ondersteunt optische signaalinvoer, elektrische signaalinvoer en foto-elektrische signaalinvoer tegelijkertijd, waardoor flexibele interface-opties worden geboden.
Hoogwaardige klokherstel: Er worden geavanceerde klokherstelalgoritmen en -technologieën gebruikt om ervoor te zorgen dat kloksignalen van hoge kwaliteit uit complexe signalen worden gehaald.
Specificatie
| Nee, dat is niet zo. |
Technische index |
Maximaal |
Min. |
Eenheid |
| 1 |
Data-snelheidsbereik |
32 |
25 |
Gbit/s/Gbaud |
| 2 |
Golflengtebereik (eenmalige modus) |
1650 |
1250 |
nm |
| 3 |
Optisch invoerbereik |
+5 |
-15 |
dBm |
| 4 |
Clock recovery output frequentieverdeling ratio |
2 / 8 / 32 / 40 |
|
| 5 |
Uitgangsamplitude van de elektrische klok |
500 (typische waarde) |
mVpp |
| 6 |
CML-klokdifferentiële uitvoeramplitude |
800 |
200 |
mVpp |
| 7 |
De klok gaat willekeurig af. |
800 |
300 |
fs |
| 8 |
Clockfrequentie (28,1 Gbps als voorbeeld) |
14.05 |
0.70 |
GHz |
| 9 |
Interne signaalverliesdetectie (LOS) |
128 (overdrukking) |
5 (gevoeligheid) |
mV |
| 10 |
Stroomtoevoerspanning (externe stroominvoerspanning) |
5.5 |
4 |
V |
| 11 |
Werktemperatuur |
70 |
10 |
°C |
| 12 |
Type adaptieve module (ondersteunt NRZ- en PAM4-signalen) |
SFP28/56,SR,LR,BIDI |
|
De PAM4 25G Clock Recovery-apparaat wordt veel gebruikt in de volgende scenario's:
Hoge snelheidscommunicatiesystemen: zoals glasvezelcommunicatiesystemen, satellietcommunicatiesystemen, enz., moeten hogesnelheids-PAM4-signalen verwerken.
Datacentrum: de gegevensoverdracht in het datacenter wordt meestal uitgevoerd met behulp van seriële communicatietechnologie met hoge snelheid.en het PAM4 25G clock recovery instrument kan de nodige clock recovery en data extraction functies leveren.
Test en meting: tijdens de ontwikkeling, productie en testen van communicatieapparatuurhet PAM4 25G clock recovery instrument kan worden gebruikt om de prestaties en compatibiliteit van de apparatuur te verifiëren.
