Productdetails:
|
Afmeting (mm): | 196X30.5X27 | Gewicht (g): | 250 |
---|---|---|---|
Bergingstemperatuur ((°C): | -25-+70 | Werktemperatuur ((°C): | -10-+60 |
Alkaline batterij ((V): | 2 stuks AAA batterijen | Invoegverlies (dB, typische waarde): | 2.5 (1550nm) |

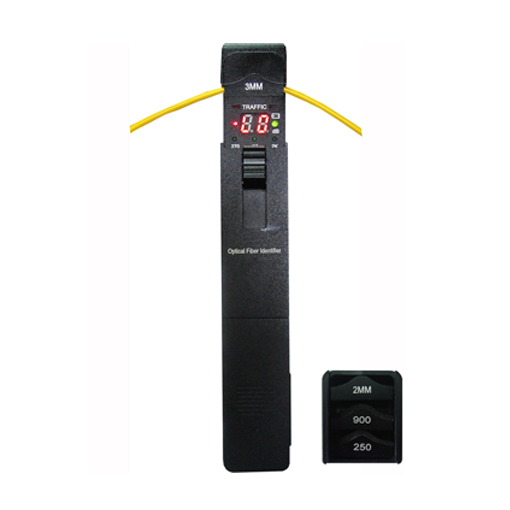

Handheld optische vezelidentificatie voor het onderhouden van optische vezelnetwerken
Handheld optische vezeldetectoren zijn essentiële hulpmiddelen voor het onderhouden van optische vezelnetwerken. Hun belangrijkste functie is het identificeren van optische signalen in optische vezels door middel van niet-intrusieve detectietechnologie zonder de diensten te onderbreken. Specifieke functies zijn onder meer:
Detectie van optische signalen: Bepalen of er optische signaaloverdracht in de optische vezel is en de gebruikte optische vezel identificeren.
Optisch vermogensmeting: Geeft de optische vermogenswaarde weer (bijv. -16 DBM) om te helpen bij het evalueren van de signaalsterkte.
Richtingaanduiding: Geeft de richting van de lichtsignaaloverdracht (zoals van links naar rechts of van rechts naar links) weer via pijlen of LED-lampjes.
Modulatiesignaalherkenning: Detecteert modulatiesignalen van specifieke frequenties en onderscheidt servicesignalen van testsignalen.
Specificaties
Model# |
U8652 |
Geïdentificeerd golflengtebereik |
800-1700 nm |
Geïdentificeerd signaaltype |
CW, 270Hz±5%,1kHz±5%,2kHz±5% |
Detectortype |
Ø1mm InGaAs 2 stuks |
Adaptertype |
Ø0.25 , Ø0.9, Ø2.0, Ø3.0 |
Signaalrichting |
Links & Rechts LED |
Enkele richting testbereik (dBm, CW/0.9mm kale vezel) |
-46~10(1310nm) |
-50~10(1550nm) |
|
Signaalvermogen testbereik (dBm, CW/0.9mm kale vezel) |
-50~+10 |
Signaalfrequentie weergave (Hz) |
270, 1k, 2k |
Frequentie testbereik (dBm, Gemiddelde waarde) |
Ø0.9, Ø2.0, Ø3.0 -30~0 (270Hz,1KHz) |
Ø0.9, Ø2.0, Ø3.0 -25~0 (2KHz) |
|
Ø0.25 -25~0 (1KHz,2KHz) |
|
Ø0.25 -20~0 (2KHz) |
|
Invoegverlies (dB, Typische waarde) |
0.8 (1310nm) |
2.5 (1550nm) |
|
Alkaline Battery(V) |
2stuks AAA batterijen |
Bedrijfstemperatuur(℃) |
-10-+60 |
Opslagtemperatuur(℃) |
-25-+70 |
Afmetingen (mm) |
196X30.5X27 |
Gewicht (g) |
250 |
Toepassingsscenario's
Installatie en onderhoud van optische vezels
Bij het splitsen, snijden of bedraden van optische vezels, snel de doeloptische vezel identificeren om verkeerde handelingen te voorkomen.
Controleer de connectiviteit van de optische vezel patchkabel of pigtail om de normale werking van de verbinding te garanderen.
Splicing en noodreparatie van optische kabels
Identificeer tijdens het verplaatsen of repareren van optische kabels nauwkeurig de gebruikte optische vezels om onbedoelde onderbreking van de diensten te voorkomen.
Door middel van modulatiesignaaldetectie wordt het testsignaal onderscheiden van het echte servicesignaal.
