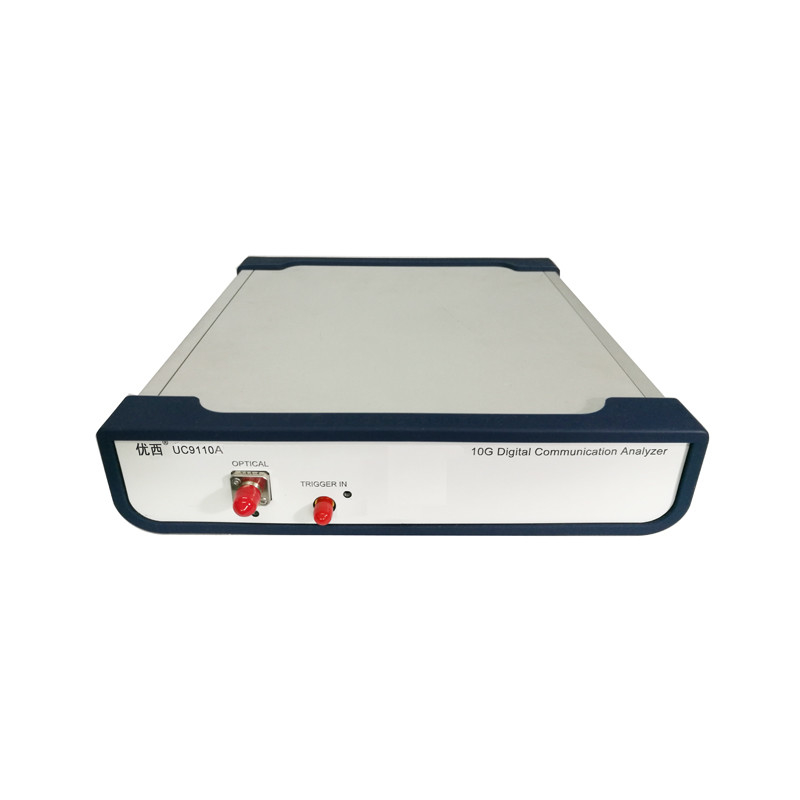

Communicatie van U9110A 10G Digitale Analysator
Digitale communicatie analyseoplossingen
Is communicatie die signaalanalysator uc9110a/uc9110a-2/uc9110a-4 voor hoge prestaties communicatie toepassingen wordt ontworpen een ideaal hulpmiddel voor informatienet en communicatienetwerkcomponenten, zendontvangercomponenten, de evaluatie van het transmissiesysteemontwerp, productie en het testen.
Uc9110a/uc9110a-2/uc9110a-4 meetresultaten zijn niet alleen onbewerkte gegevens, maar ook histogram met tijd en omvang, maskertest, statistische test, enz. Het verstrekt een reeks testmontages voor communicatie indicatoren, met inbegrip van intervalperiode, stijgingstijd, dalingstijd, oversteekplaatspercentage, resultaat, downshot, uitstervenverhouding, jitter, en omvangmeting.
Bovendien SDH/SONET, Gigabit Ethernet-maskertests, en andere standaard enige de werkings van het systeemcontroles.
Specificatie
| standaardtarief |
1.25G ~30G |
| Het Maskermarge van de metingsnauwkeurigheid (Marge) |
± 3% |
| De Afbeeldingsresolutie van vertoningskenmerken |
1024×768 pixel |
| digitaal meetsysteem |
Steun 1~2 optische kanaalmeting, verfrist facultatieve meting 3 keer per seconde |
| De wijze van de signaalaanwinst |
(Normaal) steekproefonderzoek, Gemiddelde Envelop, |
| RMS lawaai |
0.25mV (10GHz), 0.5mV (30Ghz) |
| Aantal bemonsteringskanalen |
1~4 kanaal |
| De verticale Tijd van de Systeemomzetting |
Afhankelijk van het aantal bemonsteringskanalen, 8.75ps (30GHz) |
| RMS (maximum) lawaai |
0.5mV (10GHz), 1.0mV (30GHz) |
| De horizontale inzoomen van de systeemgolfvorm en de tijdbasis van de uitzoomenobservatie |
0.5ps/div aan 1ms/div |
| De nauwkeurigheid van het tijdinterval (jitter wijze) |
0.25ps (10GHz), 0.0625ps (30GHz) |
| Externe de klokbron van het trekkersysteem |
100mV, 155~2500MHz (10GHz), 155~622MHz (30Ghz) |
| De waaier van het trekkerniveau |
±1.0V |
| trigger-inputwaaier |
±1.5V |
| Trekkerscheiding |
±1.5V: 5ms ~100ms |
| Macht (externe machtsadapter) |
50Hz, 5V, 3A, 6W |
| Omgevingstemperatuur, relatieve vochtigheidsverrichting |
Temperatuur-20 aan ~50℃, Vochtigheid 20% aan ~80% |
| opslag |
Temperatuur -40 aan ~85℃, Vochtigheid 5% aan ~90% |
| Grootte |
235W×55H×255L (mm) |
| Gewicht |
<2Kg |
| Mededeling, netwerkbeheerinterface |
RJ45; steun 10/100Mbps Ethernet |
Functieinleiding
· Automatische communicatie meting
· Brede waaier bandbreedte (9Gbps aan 12.5Gbps, de trekkerbron van de steun155-2500mhz klok)
· Automatische ITU/ANSI-Maskertest
- Gebruikersverrichting en grafische die vertoningsinterface op communicatie van PC Ethernet software wordt gebaseerd
· Modulaire structuur
· Snelle samplefrequentie
· Uitstekende signaaltrouw (Jitter<0>
· De wijze van de FramsScanaanwinst
