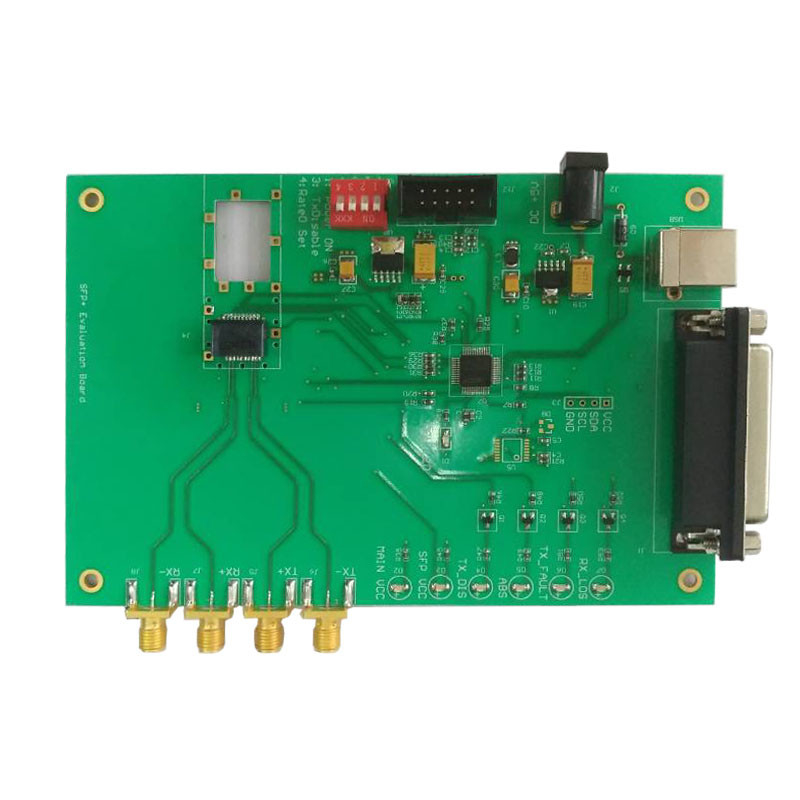

10G van de de Evaluatieraadsfp+ Test van SFP de kringsraad

De raad van de de Testkring van U9601A 10G SFP+

SFP+ test raadstype en communicatie interfacetype:

1. SFP+ de testraad met één kanaal keurt parallelle poort en USB-communicatie interface goed.

2. de parallelle poort en USB twee soorten communicatie interface om I2C, tariefcontrole te simuleren zijn 100Kbps, gemakkelijk aan compatibel systeem met hoge en met lage snelheid I2C-module.

Twee, SFP+-testraad functioneren:

1. SFP+ functies de met één kanaal van de testraad zijn: compatibel systeem met 11.7g en onder alle tarieven van de module;

2. parallelle poort en USB twee communicatie interfaces om I2C-mededeling te bereiken; De module TxDisable van de hardwarecontrole en hardware die LOS, TxFault-staat controleren;

3. temperatuur controle in real time, zenderstroom en controle in real time van de ontvangers de huidige meting en overstroombeveiliging; Is de de outputcontrole van het trekkracht bias voltage, de waaier van het outputvoltage van regelbare output van 2.9-3.8V de onophoudelijk, geschikt voor bias voltagetest van de moduletrekkracht, de hoge nauwkeurigheid van het outputvoltage en fout minder dan 5mV, niet door de totale externe module huidige grootte wordt beïnvloed;

4. hardware en softwaremodules TxDisable en Macht OnOFF (schakelaarelektriciteit), hardware en software willekeurige onafhankelijke controle.

5. De USB-poort steunt onafhankelijke voeding (wanneer de stroom van de optische module minder dan 100mA is).

Drie, kwesties die aandacht vergen:

1. Merk op dat er ook apparaten onder en achter de PCBA-raad zijn, zodat wordt het niet toegestaan om de geleidende voorwerpen op de machtstest zo te plaatsen, zodat om niet de raad kort te sluiten en te branden.

2. het inputvoltage wordt aangepast aan 5V, aanpast niet de het voltagehoogte of omgekeerde, zodat zo brandt niet de raad.

3. Wanneer het testen van de 10G-module, moeten TX en RX-de signaaldraden ondersteunend hoge snelheidssignalen signaalkabels gebruiken ondersteunend 18G-frequentie.
