De Evaluatieraad van QSFP28 EVB SFP met Vier Input en Output 10G aan 32Gbps

QSFP28 EVB SFP-evaluatiebord met vier ingangen en uitgangen 10G tot 32Gbps

Dit product is ontworpen om de prestaties te evalueren van QSFP+- en QSFP28-gepakte actieve modules met vier input/outputkanalen in elke zend- en ontvangterminal.Single-terminal NRZ-snelheden variëren van 10G ~ 32Gbps en PAM4 baud-snelheden variëren van 25GBoud ~ 28GBoudOndersteunde modules omvatten NRZ 40G en 100G producten.En PAM4 50G, 100G, 200G producten, met behulp van foutenmeter apparatuur, attenuator en oscilloscoop apparatuur,om de transmissieprestatie-indicatoren van de actieve module te evalueren (zoals indicatoren met betrekking tot oogbeeld), ontvangstprestatie-indicatoren (zoals gevoeligheidsindicatoren), lezen en schrijven van module-EEPROM-informatie, enz.

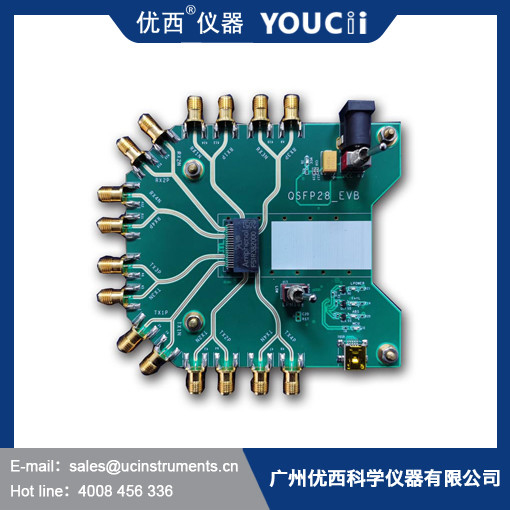

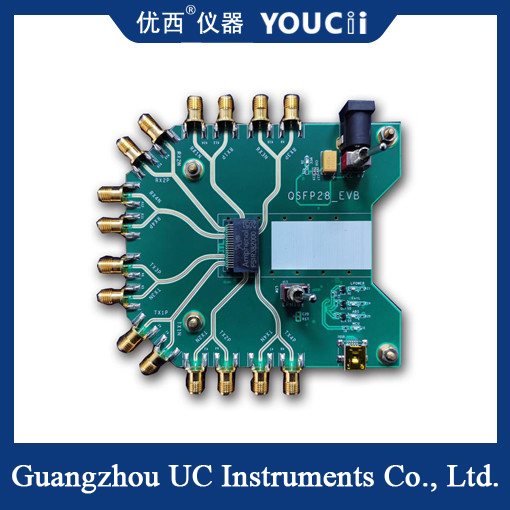

Het werkelijke object is te zien op de onderstaande afbeelding:

Product:

1.QSFP+QSFP28 pakketinterface, geschikt voor QSFP+, QSFP28, PAM4 50G100G200G optische module.

2. Ondersteun NRZ-snelheidsbereik: 10,3125G ~ 32Gbps.

3.PAM4 baudrate varieert van 25GBd tot 28GBd

4.Vierrichtings TX, vierrichtings RX elektrische interfacetype: 40GHz 2,92 mm vrouwelijk, CML-invoer/uitvoer;

5, ondersteunt real-time monitoring en overstromingsbescherming.

6, Ondersteunt de test van de afwijking van de stroomtoevoerspanning, het spanningsbereik is 2,8~4,V verstelbaar, voldoet aan de moduleafwijking van de minimale 3.0V en maximale 3,6V spanningstest,en real-time spanningsbewaking, de standaard 3.3V-uitgang, volgens de modules van de huidige modules, real-time aanpassing van de uitgangsspanning, om ervoor te zorgen dat de stroomtoevoerspanning onder verschillende belastingen stabiel is binnen het bereik van 10mV.

7, ondersteunen industriële temperatuur omgeving toepassing.

8De MCU-I2C-snelheid is ongeveer 100 kHz en de gegevens worden via MCU naar I2C overgedragen om de EEPROM-informatie van de module te lezen en te schrijven.

9, communicatiemodus: USBHID, zonder driver, rechtstreeks lezen en schrijven van I2C-gegevens naar module en MCU via DLL API.
